ミニライブベルトフローシリーズ

カテゴリ：コンベヤ
作成日： 2017/01/17 16:02:10
要約：

ページ：
C0101-705 版 8 ミニライブベルトフローシリーズ
▲TOP

ページ： 1

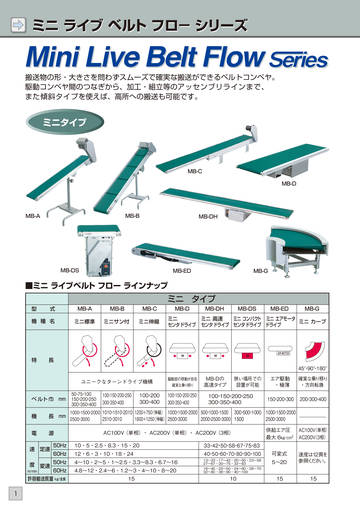

Mini Live Belt Flow ミニタイプミニライブベルトフロ− シリーズ搬送物の形・大きさを問わずスムーズで確実な搬送ができるベルトコンベヤ。駆動コンベヤ間のつなぎから、加工・組立等のアッセンブリラインまで、また傾斜タイプを使えば、高所への搬送も可能です。 MB‑C MB‑D MB‑A MB‑B MB‑DH MB‑DS MB‑ED MB‑G ■ミニライブベルトフローラインナップミニタイプ型式機種名 MB‑A ミニ標準 MB‑B ミニサン付 MB‑C ミニ伸縮 MB‑D MB‑DH MB‑DS MB‑ED MB‑G ミニミニコンパクトミニエアモータミニ高速ミニカーブセンタドライブセンタドライブセンタドライブドライブ特長 45° ・ 90° ・ 180° ユニークなターンドライブ機構ベルト巾 mm 機長 mm 電源定速変速 50Hz 60Hz 50Hz 60Hz 速度 m/min 騒動部の移動が自在確実な乗り移り MB‑Dの高速タイプ狭い場所での設置が可能エア駆動・極薄 150 ・ 200 ・ 300 確実な乗り移り・方向転換 200 ・ 300 ・ 400 50 ・ 75 ・ 100 150 ・ 200 ・ 250 300 ・ 350 ・ 400 100 ・ 150 ・ 200 ・ 250 300 ・ 350 ・ 400 100 ・ 200 300 ・ 400 100 ・ 150 ・ 200 ・ 250 300 ・ 350 ・ 400 100 ・ 150 ・ 200 ・ 250 300 ・ 350 ・ 400 1000 ・ 1500 ・ 2000 1010 ・ 1510 ・ 2010 1200＋750 （伸縮） 1000 ・ 1500 ・ 2000 500 ・ 1000 ・ 1500 300 ・ 500 ・ 1000 1000 ・ 1500 ・ 2000 2510 ・ 3010 ・ 3000 2000 ・ 2500 ・ 3000 1500 2500 ・ 3000 2500 ・ 3000 1800＋1250 （伸縮） 2500 AC100V （単相）・ AC200V （単相）・ AC200V （3相） 10 ・ 5 ・ 2.5 ・ 8.3 ・ 15 ・ 20 12 ・ 6 ・ 3 ・ 10 ・ 18 ・ 24 4〜10 ・ 2〜5 ・ 1〜2.5 ・ 3.3〜8.3 ・ 6.7〜16 4.8〜12 ・ 2.4〜6 ・ 1.2〜3 ・ 4〜10 ・ 8〜20 15 33 ・ 42 ・ 50 ・ 58 ・ 67 ・ 75 ・ 83 40 ・ 50 ・ 60 ・ 70 ・ 80 ・ 90 ・ 100 13〜33 ・ 17〜42 ・ 20〜50 ・ 23〜58 27〜67 ・ 30〜75 ・ 33〜83 16〜40 ・ 20〜50 ・ 24〜60 ・ 28〜70 32〜80 ・ 36〜90 ・ 40〜100 供給エア圧最大 6kg/cm2 可変式 5〜20 15 AC100V （単相） AC200V （3相）速度は12頁を参照ください。 15 許容搬送質量 kg/全長 10 1
▲TOP

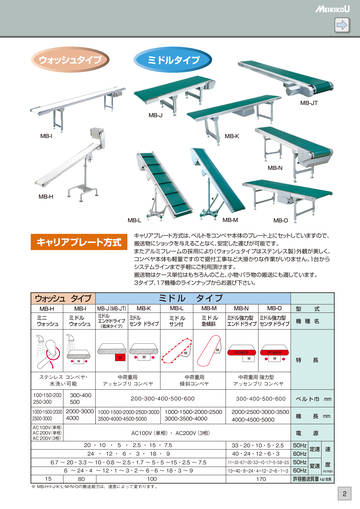

ページ： 2
ウォッシュタイプミドルタイプ MB‑JT MB‑J MB‑I MB‑K MB‑N MB‑H MB‑L MB‑M MB‑O キャリアプレート方式キャリアプレート方式は、ベルトをコンベヤ本体のプレート上にセットしていますので、搬送物にショックを与えることなく、安定した運びが可能です。またアルミフレームの採用により（ウォッシュタイプはステンレス製）外観が美しく、コンベヤ本体も軽量ですので据付工事など大掛かりな作業がいりません。 1台からシステムラインまで手軽にご利用頂けます。搬送物はケース単位はもちろんのこと、小物・バラ物の搬送にも適しています。 3タイプ、 17機種のラインナップからお選び下さい。ウォッシュタイプ MB‑H ミニウォッシュ MB‑I ミドルウォッシュ MB‑J （MB‑JT）（低床タイプ）ミドルタイプ MB‑K センタドライブ MB‑L ミドルサン付 MB‑M ミドル急傾斜 MB‑N MB‑O 型式機種名ミドルミドルエンドドライブミドル強力型ミドル強力型エンドドライブセンタドライブ特長ステンレスコンベヤ・水洗い可能 100 ・ 150 ・ 200 250 ・ 300 300 ・ 400 500 中荷重用アッセンブリコンベヤ中荷重用傾斜コンベヤ中荷重用強力型アッセンブリコンベヤ 300 ・ 400 ・ 500 ・ 600 2000 ・ 2500 ・ 3000 ・ 3500 4000 ・ 4500 ・ 5000 ベルト巾 mm 機長 mm 電源 33 ・ 20 ・ 10 ・ 5 ・ 2.5 40 ・ 24 ・ 12 ・ 6 ・ 3 13〜40 ・ 8〜24 ・ 4〜12 ・ 2〜6 ・ 1〜3 200 ・ 300 ・ 400 ・ 500 ・ 600 1000 ・ 1500 ・ 2000 ・ 2500 3000 ・ 3500 ・ 4000 ・ 3000 1000 1000 ・ 1500 ・ 2000 2000 ・ 1500 ・ 2000 ・ 2500 ・ 3000 4000 2500 ・ 3000 3500 ・ 4000 ・ 4500 ・ 5000 AC 100V （単相） AC 200V （単相） AC 200V （3相） AC100V （単相）・ AC200V （3相） 20 ・ 10 ・ 5 ・ 2.5 ・ 15 ・ 7.5 24 ・ 12 ・ 6 ・ 3 ・ 18 ・ 9 50Hz 60Hz 60Hz 定速変速速度 6.7 〜 20 ・ 3.3 〜 10 ・ 0.8 〜 2.5 ・ 1.7 〜 5 ・ 5 〜15 ・ 2.5 〜 7.5 8 〜 24 ・ 4 〜 12 ・ 1 〜 3 ・ 2 〜 6 ・ 6 〜 18 ・ 3 〜 9 15 80 100 ※ MB‑H ・・ IJ ・ K ・ L ・ M ・ N ・ Oの搬送能力は、速度によって変わります。 11〜33・6.7〜20・3.3〜10・1.7〜5・0.8〜2.5 50Hz m/min 170 許容搬送質量 kg/全長 2
▲TOP

ページ： 3

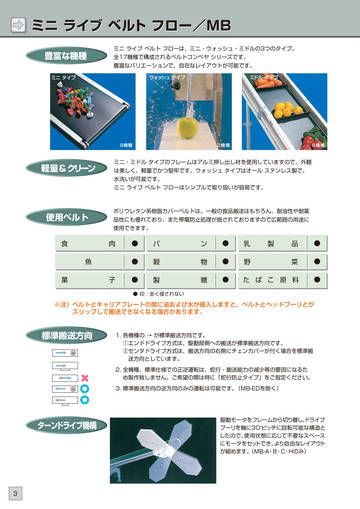

ミニライブベルトフロー／MB 豊富な機種ミニタイプミニライブベルトフローは、ミニ・ウォッシュ・ミドルの3つのタイプ、全17機種で構成されるベルトコンベヤシリーズです。豊富なバリエーションで、自在なレイアウトが可能です。ウォッシュタイプミドルタイプ 9機種 2機種 6機種軽量＆クリーンミニ・ミドルタイプのフレームはアルミ押し出し材を使用していますので、外観は美しく、軽量でかつ堅牢です。ウォッシュタイプはオールステンレス製で、水洗いが可能です。ミニライブベルトフローはシンプルで取り扱いが容易です。使用ベルトポリウレタン系樹脂カバーベルトは、一般の食品搬送はもちろん、耐油性や耐薬品性にも優れており、また帯電防止処理が施されておりますので広範囲の用途に使用できます。食肉魚菓子 ● ● ● パン穀物製糖 ● ● ● 乳製品野菜たばこ原料 ● ● ● ● 印：全く侵されない ※注）ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。標準搬送方向 1. 各機種の → が標準搬送方向です。 ①エンドドライブ方式は、駆動部側への搬送が標準搬送方向です。 ②センタドライブ方式は、搬送方向の右側にチェンカバーが付く場合を標準搬送方向としています。 2. 全機種、標準仕様での正逆運転は、蛇行・搬送能力の減少等の要因になるため製作致しません。ご希望の際は特に「蛇行防止タイプ」をご指定ください。 3. 標準搬送方向の逆方向のみの運転は可能です。（MB‑EDを除く）ターンドライブ機構駆動モータをフレームから切り離し、ドライブプーリを軸に30゜ピッチに回転可能な構造としたので、使用状態に応じて不要なスペースにモータをセットでき、より自由なレイアウトが組めます。（MB‑A・B・C・Hのみ） 3
▲TOP

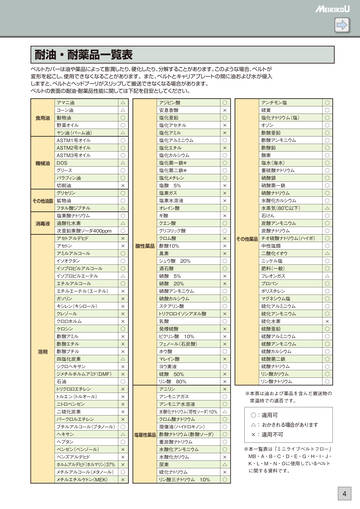

ページ： 4
耐油・耐薬品一覧表ベルトカバーは油や薬品によって膨潤したり、硬化したり、分解することがあります。このような場合、ベルトが変形を起こし、使用できなくなることがあります。また、ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリがスリップして搬送できなくなる場合があります。ベルトの表面の耐油・耐薬品性能に関しては下記を目安としてください。アマニ油コーン油食用油動物油野菜オイルヤシ油（パーム油） ASTM1号オイル ASTM2号オイル ASTM3号オイル機械油 DOS グリースパラフィン油切削油グリセリンその他油脂鉱物油フタル酸ジブチル塩素酸ナトリウム消毒液過酸化水素次亜鉛素酸ソーダ400ppm アセトアルデヒドアセトンアミルアルコールイソオクタンイソプロピルアルコールイソプロピルエーテルエチルアルコールエチルエーテル（エーテル）ガソリンキシレン（キシロール）クレゾールクロロホルムケロシン酢酸アミル酢酸エチル溶剤酢酸ブチル四塩化炭素シクロヘキサンジメチルホルムアミド（DMF）石油トリクロロエチレントルエン（トルオール）ニトロベンゼン二硫化炭素パークロルエチレンヘキサンヘプタンベンゼン（ベンゾール）ベンズアルデヒドホルムアルデヒド（ホルマリン） 37％メチルエチルケトン（MEK） △ △ ○ ○ △ ○ ○ ○ △ ○ ○ × ○ ○ △ ○ △ ○ × × ○ ○ ○ △ ○ × × × × × ○ × × × △ × × ○ × × × × × △ ○ × × × × アジピン酸安息香酸塩化亜鉛塩化アセチル塩化アミル塩化アルミニウム塩化エチル塩化カルシウム塩化第一鉄＊塩化第二鉄＊塩化メチレン塩酸 5％塩素ガス塩素水溶液オレイン酸ギ酸クエン酸グリコリック酸クロム酸酸性薬品酢酸10％臭素シュウ酸 20％酒石酸硝酸 5％硝酸 20％硝酸アンモニウム硝酸カルシウムステアリン酸トリクロロイソシアヌル酸乳酸発煙硫酸ピクリン酸 10％フェノール（石炭酸）ホウ酸マレイン酸ヨウ素液硫酸 50％リン酸 80％アニリンアンモニアガスアンモニア水溶液クロム酸ナトリウム現像液（ハイドロキノン）トリウム（酢酸ソーダ）塩基性薬品酢酸ナ重炭酸ナトリウム水酸化アンモニウム水酸化カリウム尿素硫化ナトリウムリン酸三ナトリウム 10％ ○ × ○ × × ○ × ○ ○ ○ ○ × × × ○ × ○ ○ × × × ○ ○ × × ○ ○ ○ × ○ × × × ○ × ○ × × × ○ ○ ○ ○ ○ ○ ○ × △ × ○ ※本一覧表は「ミニライブベルトフロー」 MB・A・B・C・D・E・G・H・I・J・ K・L・M・N・Oに使用しているベルトに関する資料です。アンチモン塩硫黄塩化ナトリウム（塩）オゾン酢酸亜鉛酢酸アンモニウム酢酸鉛酸素塩水（海水）重硫酸ナトリウム硝酸銀硝酸第一鉄硝酸ナトリウム水酸化カルシウム水蒸気（80℃以下）石けん炭酸アンモニウム炭酸ナトリウムトリウム（ハイポ）その他薬品チオ硫酸ナ中性塩類二酸化イオウニッケル塩肥料（一般）フレオンガスプロパンポリスチレンマグネシウム塩硫化アルミニウム硫化アンモニウム硫化水素硫酸亜鉛硫酸アルミニウム硫酸アンモニウム硫酸カルシウム硫酸第二鉄硫酸ナトリウムリン酸カリウムリン酸ナトリウム ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ ○ ○ ○ △ ○ ○ △ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ※本表は油および薬品を含んだ搬送物の常温時での適否です。水酸化ナトリウム（苛性ソーダ） 10％ △ ○：適用可 △：おかされる場合があります ×：適用不可ブチルアルコール（ブタノール） ○ メチルアルコール（メタノール） ○ 4
▲TOP

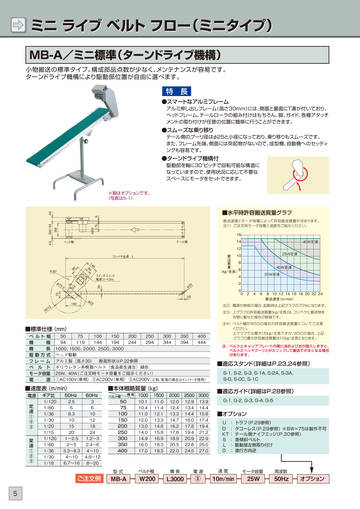

ページ： 5
ミニライブベルトフロー（ミニタイプ） MB‑A／ミニ標準（ターンドライブ機構）小物搬送の標準タイプ。構成部品点数が少なく、メンテナンスが容易です。ターンドライブ機構により駆動部位置が自由に選べます。特長 ●スマートなアルミフレームアルミ押し出しフレーム（高さ30mm）には、側面と裏面にT溝が付いており、ヘッドフレーム、テールローラの組み付けはもちろん、脚、ガイド、各種アタッチメントの取り付けが任意の位置に簡単に行うことができます。 ●スムーズな乗り移りテール側のプーリ径はφ25と小径になっており、乗り移りもスムーズです。また、フレーム先端、側面には突起物がないので、成型機、自動機へのセッティングも容易です。 ●ターンドライブ機構付駆動部を軸に30° ピッチで回転可能な構造になっていますので、使用状況に応じて不要なスペースにモータをセットできます。 ※脚はオプションです。（写真はS‑1） 9 ■水平時許容搬送質量グラフ搬送速度とモータ容量によって許容搬送質量が決まります。注1）ご注文時モータ容量と速度をご指示ください。 16 テール側 BW+44 44 MAX 175 BW 4.5 ヘッド側 14 12 25W定速 40W変速 25W変速 40W定速コンベヤ全長 L 10 8 搬送質量 P30° φ 75 98 14 8 80 スイッチユニット電源コード2m 6 （kg/全長） 4 25 φ 40° 30 .5 2 0 0 2 4 6 8 10 12 14 16 18 20 22 24 搬送速度（m/min） 75 R2 12 180 φ 25 25 注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注4）ベルト幅がW50の場合の許容搬送質量についてご注意ください。上グラフでは最大15kg/全長ですが、 W50の場合、上記グラフの最大許容搬送質量は10kg/全長となります。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源電源 50 75 100 150 200 250 300 350 400 94 119 144 194 244 294 344 394 444 1000、 1500、 2000、 2500、 3000 ヘッド駆動アルミ製（高さ30）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 25W、 40W （ご注文時モータ容量をご指示ください） ①AC100V （単相） ②AC200V （単相） ③AC200V （三相、変速の場合はインバータ使用） ■適応スタンド（詳細はP.23,24参照） S‑1, S‑2, S‑3, S‑1A, S‑2A, S‑3A, S‑O, S‑0C, S‑1C ■速度表（m/min）ギア比 1/120 1/60 1/36 1/30 1/20 1/15 1/120 1/60 1/36 1/30 1/18 50Ｈz 2.5 5 8.3 10 15 20 1〜2.5 2〜5 3.3〜8.3 4〜10 6.7〜16 60Ｈz 3 6 10 12 18 24 1.2〜3 2.4〜6 4〜10 4.8〜12 8〜20 ■本体概略質量（kg）ベルト幅機長 50 75 100 150 200 250 300 350 400 1000 10.1 10.4 11.0 12.0 13.0 14.0 14.9 16.0 17.0 1500 11.0 11.4 12.1 13.3 14.6 15.8 16.9 18.3 19.5 2000 12.0 12.4 13.3 14.7 16.2 17.6 18.9 20.5 22.0 2500 3000 12.9 13.9 13.4 14.4 14.4 15.6 16.0 17.4 17.8 19.4 19.4 21.2 20.9 22.9 22.8 25.0 24.5 27.0 ■適応ガイド（詳細はP.28参照） G‑1, G‑2, G‑3, G‑4, G‑5 定速①②③ 変速①②③ ■オプションＵ：トラフ（P.29参照） D ：ダコーレス（P.29参照） ※BW＝75は製作不可 KT ：テール側ナイフエッジ（P.30参照）Ｓ：急傾斜ベルトＬ：駆動部左側取り付け O ：進行方向逆ご注文例 5 型式ベルト幅機長 MB‑A W200 電源速度 L3000 ③ 10m/min モータ容量周波数 25W 50Hz オプション
▲TOP

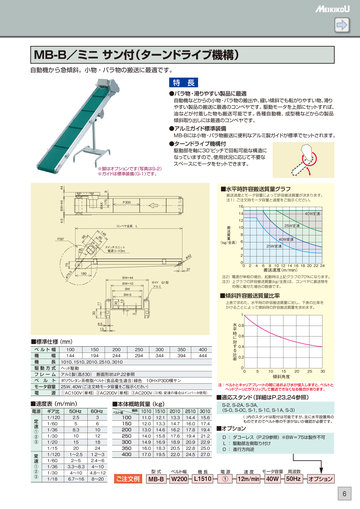

ページ： 6
MB‑B／ミニサン付（ターンドライブ機構）自動機から急傾斜。小物・バラ物の搬送に最適です。特長 ●バラ物・滑りやすい製品に最適自動機などからの小物・バラ物の搬出や、緩い傾斜でも転がりやすい物、滑りやすい製品の搬送に最適のコンベヤです。駆動モータを上部にセットすれば、油などが付着した物も搬送可能です。各種自動機、成型機などからの製品傾斜取り出しには最適のコンベヤです。 ●アルミガイド標準装備 ●ターンドライブ機構付 MB‑Bには小物・バラ物搬送に便利なアルミ製ガイドが標準でセットされます。駆動部を軸に30° ピッチで回転可能な構造になっていますので、使用状況に応じて不要なスペースにモータをセットできます。 ※脚はオプションです（写真はS‑2） ※ガイドは標準装備（G‑1）です。 44 9 ■水平時許容搬送質量グラフ P300 BW+44 MAX 175 搬送速度とモータ容量によって許容搬送質量が決まります。注1）ご注文時モータ容量と速度をご指示ください。 16 14 12 40W定速 25W定速 40W変速 25W変速 4.5 コンベヤ全長 L 80 14 8 10 8 搬送質量 P30° 98 （kg/全長） 6 スイッチユニット電源コード2m 40° 4 2 φ4 2 0 0 2 4 6 37 180 BW+44 BW+10 BW BW‑5 10 11 30 ガイド G1型アルミ .5 搬送速度（m/min） 8 10 12 14 16 18 20 22 24 75 注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。 φ 75 ■傾斜許容搬送質量比率上表で求めた、水平時の許容搬送質量に対し、下表の比率をかけることによって傾斜時の許容搬送質量を求めます。 1 3 30 6.5 13 水平時に対する比率 0.8 0.6 0.4 0.2 0 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 100 150 200 250 300 350 400 144 194 244 294 344 394 444 1010、 1510、 2010、 2510、 3010 ヘッド駆動アルミ製（高さ30）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 10H×P300横サン 25W、 40W （ご注文時モータ容量をご指示ください）（三相、変速の場合はインバータ使用） ①AC100V （単相） ②AC200V （単相） ③AC200V 0 5 10 傾斜角度 15 20 25 30 注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■速度表（m/min）電源ギア比 1/120 1/60 1/36 1/30 1/20 1/15 1/120 1/60 1/36 1/30 1/18 50Ｈz 2.5 5 8.3 10 15 20 1〜2.5 2〜5 3.3〜8.3 4〜10 6.7〜16 60Ｈz 3 6 10 12 18 24 1.2〜3 2.4〜6 4〜10 4.8〜12 8〜20 ■本体概略質量（kg）ベルト幅機長 ■適応スタンド（詳細はP.23,24参照） S‑2, S‑2A, S‑3A, （S‑O, S‑0C, S‑1, S‑1C, S‑1A, S‑3） ( )内のスタンドは取付は可能ですが、主に水平設置用のものですのでベルト等の干渉がないか確認が必要です。 100 150 200 250 300 350 400 1010 1510 11.0 12.1 12.0 13.3 13.0 14.6 14.0 15.8 14.9 16.9 16.0 18.3 17.0 19.5 2010 13.3 14.7 16.2 17.6 18.9 20.5 22.0 2510 14.4 16.0 17.8 19.4 20.9 22.8 24.5 3010 15.6 17.4 19.4 21.2 22.9 25.0 27.0 定速①②③ 変速①②③ ■オプション D ：ダコーレス（P.29参照）※BW＝75は製作不可Ｌ：駆動部左側取り付け O ：進行方向逆ご注文例型式 MB‑B ベルト幅 W200 L1510 機長電源 ① 12m/min 速度モータ容量 40W 50Hz 周波数オプション 6
▲TOP

ページ： 7

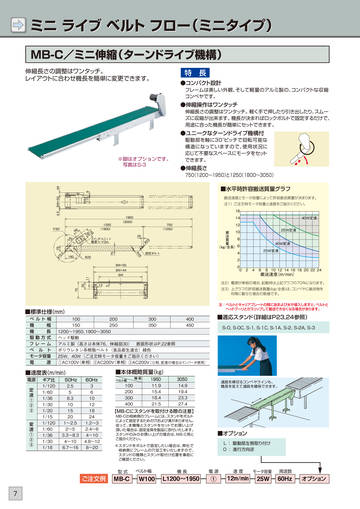

ミニライブベルトフロー（ミニタイプ） MB‑C／ミニ伸縮（ターンドライブ機構）伸縮長さの調整はワンタッチ。レイアウトに合わせ機長を簡単に変更できます。特長 ●コンパクト設計フレームは美しい外観、そして軽量のアルミ製の、コンパクトな収縮コンベヤです。 ●伸縮操作はワンタッチ伸縮長さの調整はワンタッチ。軽く手で押したり引き出したり、スムーズに収縮が出来ます。機長が決まればロックボルトで固定するだけで、用途に合った機長が簡単にセットできます。 ●ユニークなターンドライブ機構付 ※脚はオプションです。写真はS‑3 駆動部を軸に30° ピッチで回転可能な構造になっていますので、使用状況に応じて不要なスペースにモータをセットできます。 ●伸縮長さ 750 （1200〜1950）と1250 （1800〜3050） 9 ■水平時許容搬送質量グラフ搬送速度とモータ容量によって許容搬送質量が決まります。注1）ご注文時モータ容量と速度をご指示ください。 16 1950 1200 （1800）（3050） 750 （1250） 25 5 φ2 BW+50 44 4.5 MAX 175 14 12 10 8 25W定速 40W変速 25W変速搬送質量 40W定速 P30° 98 8 14 0 8 55° スイッチユニット電源コード2m φ 75 78 .5 （kg/全長）6 4 2 0 0 2 4 6 75 180 φ25 固定ボルト 5 φ2 BW+50 BW+44 11 BW 13 搬送速度（m/min） 8 10 12 14 16 18 20 22 24 30 注2）電源が単相の場合、起動時は上記グラフの70％になります。 3 注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 100 200 300 400 150 250 350 450 1200〜1950、 1800〜3050 ヘッド駆動アルミ製（高さは本体76、伸縮部30）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 25W、40W（ご注文時モータ容量をご指示ください） ①AC100V （単相） ②AC200V （単相） ③AC200V （三相、変速の場合はインバータ使用） 75 ■適応スタンド（詳細はP23,24参照） S‑O, S‑0C, S‑1, S‑1C, S‑1A, S‑2, S‑2A, S‑3 ■速度表（m/min）電源ギア比 1/120 1/60 1/36 1/30 1/20 1/15 1/120 1/60 1/36 1/30 1/18 50Ｈz 2.5 5 8.3 10 15 20 1〜2.5 2〜5 3.3〜8.3 4〜10 6.7〜16 60Ｈz 3 6 10 12 18 24 1.2〜3 2.4〜6 4〜10 4.8〜12 8〜20 ■本体概略質量（kg）ベルト幅機長 100 200 300 400 1950 11.9 15.4 18.4 21.5 3050 14.9 19.4 23.3 27.4 通路を横切るコンベヤラインも、機長を変えて通路を確保できます。定速①②③ 変速①②③ 【MB‑Cにスタンドを取付ける際の注意】 MB‑Cの格納側のフレームには、スタンドをボルトによって固定するための穴および溝がありません。従って、本機種とスタンドをセットでお買い上げ頂いた場合は、固定金具を製品に添付いたします。スタンドのみのお買い上げの場合は、 MB‑C用とご指示ください。 ■オプション L ：駆動部左側取り付け O ：進行方向逆 ※スタンドをボルトで固定したい場合は、弊社で格納側にフレームの穴加工をいたしますので、スタンドの種類とスタンド取付け位置を事前にご確認ください。ご注文例 7 MB‑C 型式ベルト幅 W100 L1200〜1950 機長電源 ① 12m/min 速度モータ容量周波数 25W 60Hz オプション
▲TOP

ページ： 8

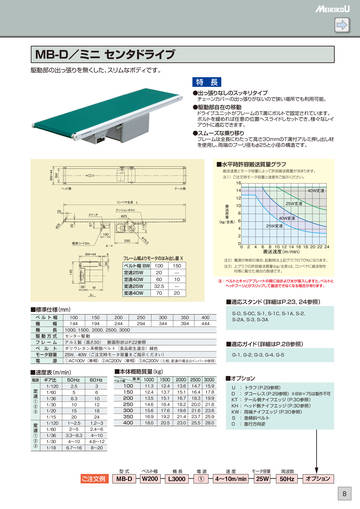

MB‑D／ミニセンタドライブ駆動部の出っ張りを無くした、スリムなボディです。特長チェーンカバーの出っ張りがないので狭い場所でも利用可能。 ●出っ張りなしのスッキリタイプ ●駆動部自在の移動ドライブユニットがフレームのT溝にボルトで固定されています。ボルトを緩めれば任意の位置へスライドしセットでき、様々なレイアウトに適応できます。 ●スムーズな乗り移りフレームは全長にわたって高さ30mmのT溝付アルミ押し出し材を使用し、両端のプーリ径もφ25と小径の構造です。 ■水平時許容搬送質量グラフ BW+44 BW 搬送速度とモータ容量によって許容搬送質量が決まります。注1）ご注文時モータ容量と速度をご指示ください。 16 ヘッド側テール側 14 12 10 8 25W定速 40W変速 25W変速搬送荷重 40W定速コンベヤ全長 L 25 テンションボルトスイッチ 67 φ25 115 （kg/全長） 6 φ 25 30 4 2 0 0 2 4 6 100 75 φ 電源コード2m BW+44 250 A X 30 フレーム幅よりモータのはみ出し量 X ベルト幅 BW 定速25Ｗ定速40Ｗ .5 搬送速度（m/min） 8 10 12 14 16 18 20 22 24 39 M A‑ 変速25Ｗ変速40Ｗ 100 20 60 32.5 70 150 ̶ 10 ̶ 20 注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 145 ■適応スタンド（詳細はP.23, 24参照） ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 100 150 200 250 300 350 400 144 194 244 294 344 394 444 1000、 1500、2000、 2500、 3000 センター駆動アルミ製（高さ30）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 25W、40W（ご注文時モータ容量をご指示ください） ①AC100V（単相）②AC200V（単相） ③AC200V（三相、変速の場合はインバータ使用） S‑O, S‑0C, S‑1, S‑1C, S‑1A, S‑2, S‑2A, S‑3, S‑3A ■適応ガイド（詳細はP.28参照） G‑1, G‑2, G‑3, G‑4, G‑5 ■速度表（m/min）電源 ■本体概略質量（kg） 60Ｈz 3 6 10 12 18 24 1.2〜3 2.4〜6 4〜10 4.8〜12 8〜20 ベルト幅機長ギア比 1/120 1/60 1/36 1/30 1/20 1/15 1/120 1/60 1/36 1/30 1/18 50Ｈz 2.5 5 8.3 10 15 20 1〜2.5 2〜5 3.3〜8.3 4〜10 6.7〜16 100 150 200 250 300 350 400 1000 11.3 12.4 13.5 14.6 15.6 16.9 18.0 1500 12.4 13.7 15.1 16.4 17.6 19.2 20.5 2000 2500 3000 13.6 14.7 15.9 15.1 16.4 17.8 16.7 18.3 19.9 18.2 20.0 21.8 19.6 21.6 23.6 21.4 23.7 25.9 23.0 25.5 28.0 ■オプションＵ：トラフ（P.29参照） D ：ダコーレス（P.29参照）※BW＝75は製作不可 KT ：テール側ナイフエッジ（P.30参照） KH ：ヘッド側ナイフエッジ（P.30参照） KW ：両端ナイフエッジ（P.30参照）Ｓ：急傾斜ベルト O ：進行方向逆定速①②③ 変速①②③ 型式ベルト幅ご注文例 MB‑D W200 機長電源速度モータ容量 L3000 ① 4〜10m/min 25W 周波数 50Hz オプション 8
▲TOP

ページ： 9

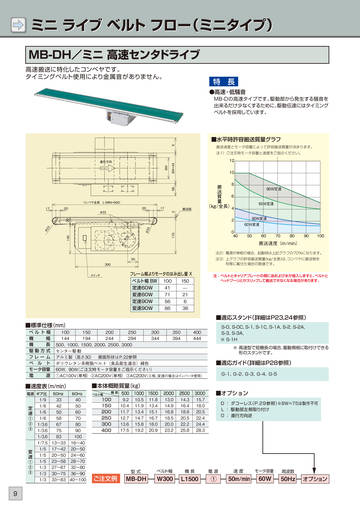

ミニライブベルトフロー（ミニタイプ） MB‑DH／ミニ高速センタドライブ高速搬送に特化したコンベヤです。タイミングベルト使用により金属音がありません。特長 ●高速・低騒音 MB‑Dの高速タイプです。駆動部から発生する騒音を出来るだけ少なくするために、駆動伝達にはタイミングベルトを採用しています。 ■水平時許容搬送質量グラフ搬送速度とモータ容量によって許容搬送質量が決まります。注1）ご注文時モータ容量と速度をご指示ください。 BW+44 進行方向 BW X 12 10 8 6 60W定速 90W変速 60W変速 50 60 70 80 90 100 搬送質量コンベヤ全長 L （MIN=500） 17 20 φ33 20 17 2 搬送面 58 90W定速（kg/全長） 4 2 φ 33 30 φ3 3 5 φ7 140 170 0 40 搬送速度（m/min）注2）電源が単相の場合、起動時は上記グラフの70％になります。 50 300 スイッチ注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。フレーム幅よりモータのはみ出し量 X ベルト幅 BW 定速60Ｗ変速60Ｗ定速90Ｗ変速90Ｗ 100 41 71 56 86 150 ̶ 21 6 36 ■適応スタンド（詳細はP23,24参照） ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 100 150 200 250 300 350 400 144 194 244 294 344 394 444 500、 1000、 1500、 2000、 2500、 3000 センター駆動アルミ製（高さ30）断面形状はP. 22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 60W、90W （ご注文時モータ容量をご指示ください） ①AC100V （単相） ②AC200V （単相） ③AC200V （三相、変速の場合はインバータ使用） S‑O, S‑0C, S‑1, S‑1C, S‑1A, S‑2, S‑2A, S‑3, S‑3A, ※ S‑1H ※ 高速型で短機長の場合、駆動側板に取付けできる形のスタンドです。 ■適応ガイド（詳細はP28参照） G‑1, G‑2, G‑3, G‑4, G‑5 ■速度表（m/min）電源ギア比 50Ｈz 60Ｈz ■本体概略質量（kg）ベルト幅機長 1/9 1/6 1/6 1/6 1/3.6 1/3.6 1/3.6 1/7.5 1/5 1/5 1/5 1/3 1/3 1/3 33 40 42 50 50 60 58 70 67 80 75 90 100 83 13〜33 16〜40 17〜42 20〜50 20〜50 24〜60 23〜58 28〜70 27〜67 32〜80 30〜75 36〜90 33〜83 40〜100 100 150 200 250 300 400 500 9.2 10.4 11.7 12.7 13.6 17.5 1000 1500 10.5 11.8 11.9 13.4 13.4 15.1 14.7 16.7 15.8 18.0 19.2 20.9 2000 13.0 14.9 16.8 18.5 20.0 23.2 2500 14.3 16.4 18.6 20.5 22.2 25.8 3000 15.7 18.0 20.5 22.4 24.4 28.3 ■オプション D ：ダコーレス（P.29参照） ※BW＝75は製作不可Ｌ：駆動部左側取り付け O ：進行方向逆定速①②③ 変速①②③ ご注文例 MB‑DH 型式ベルト幅機長電源速度モータ容量 W300 L1500 ① 50m/min 60W 周波数 50Hz オプション 9
▲TOP

ページ： 10

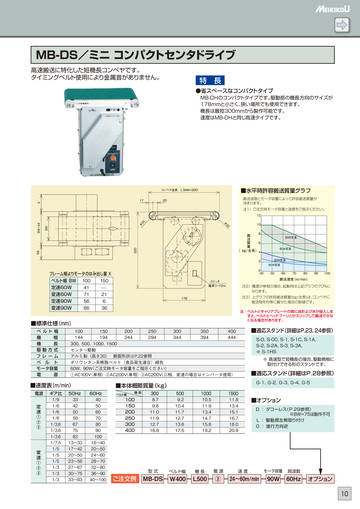

MB‑DS／ミニコンパクトセンタドライブ高速搬送に特化した短機長コンベヤです。タイミングベルト使用により金属音がありません。特長 ●省スペースなコンパクトタイプ MB‑DHのコンパクトタイプです。駆動部の機長方向のサイズが 178mmと小さく、狭い場所でも使用できます。機長は最短300mmから製作可能です。速度はMB‑DHと同じ高速タイプです。コンベヤ全長 L （MIN=300） 17 20 ■水平時許容搬送質量グラフ搬送速度とモータ容量によって許容搬送質量が決まります。注1）ご注文時モータ容量と速度をご指示ください。 12 X φ 33 BW+44 BW 10 8 6 60W定速 90W変速 60W変速 50 60 70 80 90 100 33 φ φ 75 58 （ kg/全長）4 2 搬送質量 90W定速 320 フレーム幅よりモータのはみ出し量 X ベルト幅 BW 定速60Ｗ変速60Ｗ定速90Ｗ変速90Ｗ 100 41 71 56 86 150 ̶ 21 6 36 スイッチ電源コード2m 0 40 搬送速度（m/min）注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 178 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 100 150 200 250 300 350 400 144 194 244 294 344 394 444 300、 500、 1000、 1500 センター駆動アルミ製（高さ30）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 60W、 90W （ご注文時モータ容量をご指示ください） ①AC100V （単相）②AC200V （単相）③AC200V （三相、変速の場合はインバータ使用） ■適応スタンド（詳細はP.23, 24参照） S‑O, S‑0C, S‑1, S‑1C, S‑1A, S‑2, S‑2A, S‑3, S‑3A, ※ S‑1HS ※ 高速型で短機長の場合、駆動側板に取付けできる形のスタンドです。 ■適応スタンド（詳細はP.28参照） G‑1, G‑2, G‑3, G‑4, G‑5 ■速度表（m/min）電源ギア比 1/9 1/6 1/6 1/6 1/3.6 1/3.6 1/3.6 1/7.5 1/5 1/5 1/5 1/3 1/3 1/3 50Ｈz 33 42 50 58 67 75 83 13〜33 17〜42 20〜50 23〜58 27〜67 30〜75 33〜83 60Ｈz 40 50 60 70 80 90 100 16〜40 20〜50 24〜60 28〜70 32〜80 36〜90 40〜100 ■本体概略質量（kg）ベルト幅機長 100 150 200 250 300 400 300 8.7 9.8 11.0 11.9 12.7 16.8 500 9.2 10.4 11.7 12.7 13.6 17.5 1000 10.5 11.9 13.4 14.7 15.8 19.2 1500 11.8 13.4 15.1 16.7 18.0 20.9 ■オプションＤ：ダコーレス（P.29参照） ※BW＝75は製作不可Ｌ：駆動部左側取り付け O ：進行方向逆定速①②③ 変速①②③ 型式ご注文例 MB‑DS ベルト幅機長電源速度モータ容量周波数 W400 L500 ② 24〜60m/min 90W 60Hz オプション 10
▲TOP

ページ： 11

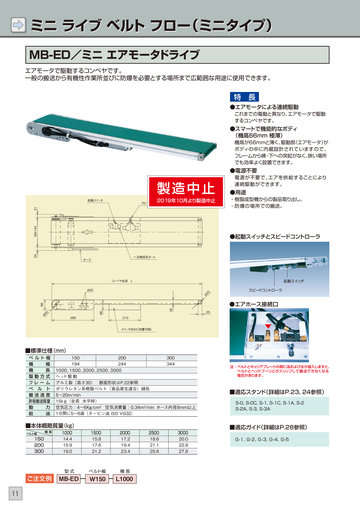

ミニライブベルトフロー（ミニタイプ） MB‑ED／ミニエアモータドライブエアモータで駆動するコンベヤです。一般の搬送から有機性作業所並びに防爆を必要とする場所まで広範囲な用途に使用できます。特長 ●エアモータによる連続駆動これまでの電動と異なり、エアモータで駆動するコンベヤです。 ●スマートで機能的なボディ（機高66mm 極薄）機高が66mmと薄く、駆動部（エアモータ）がボディの中に内蔵設計されていますので、フレームから横・下への突起がなく、狭い場所でも効率よく設置できます。 ●電源不要製造中止起動スイッチ 21 電源が不要で、エアを供給することにより連続駆動ができます。 ●用途 2019年10月より製造中止スピードコントローラ・樹脂成型機からの製品取り出し。・防爆の場所での搬送。 BW+44 ●起動スイッチとスピードコントローラ 24 ホース一次側吸気ポートコンベヤ全長 L φ25 起動スイッチ φ 25 スピードコントローラ ●エアホース接続口 30 280 66 25 210 スイッチBOX （別置可能） ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルト搬送速度許容搬送質量動力給油 150 194 200 244 300 344 1000、 1500、 2000、 2500、 3000 ヘッド駆動アルミ製（高さ30）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 5〜20m/min 15kｇ（全長水平時）空気圧力：4〜6Kg/cm 2 空気消費量：0.34m3/min ホース内径8mm以上 1分間に5〜6滴（タービン油 ISO VG32）注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 φ 60 66 ■適応スタンド（詳細はP.23, 24参照） S‑0, S‑0C, S‑1, S‑1C, S‑1A, S‑2 S‑2A, S‑3, S‑3A ■本体概略質量（kg）ベルト幅機長 150 200 300 1000 14.4 15.9 19.0 1500 15.8 17.6 21.2 2000 17.2 19.4 23.4 2500 18.6 21.1 25.6 3000 20.0 22.8 27.8 ■適応ガイド（詳細はP.28参照） G‑1, G‑2, G‑3, G‑4, G‑5 ご注文例 11 型式ベルト幅機長 MB‑ED W150 L1000
▲TOP

ページ： 12

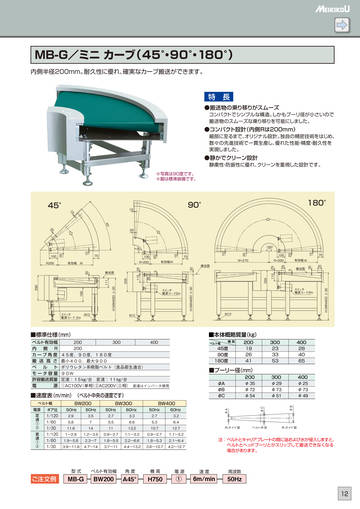

MB‑G／ミニカーブ（45° ・ 90° ・ 180° ）内側半径200mm。耐久性に優れ、確実なカーブ搬送ができます。特長 ●搬送物の乗り移りがスムーズコンパクトでシンプルな構造。しかもプーリ径が小さいので搬送物のスムーズな乗り移りを可能にしました。 ●コンパクト設計（内側Rは200mm）細部に至るまで、オリジナル設計。独自の精密技術をはじめ、数々の先進技術で一貫生産し、優れた性能・精度・耐久性を実現しました。 ●静かでクリーン設計 ※写真は90度です。 ※脚は標準装備です。静粛性・防振性に優れ、クリーンを重視した設計です。 45° 10 45° 10 90° 180° 20 10 10 20 100 R200 35 10 70 100 R=200 25 70 搬送面 20 100 R=200 25 45 20 有効幅 W 30 搬送面 255 111 有効幅W 30 5 W+270 有効幅 W 5 搬送面 30 50 110 50 290 H （MIN500） ± 30 H （MIN400） ± 30 255 45 110 スイッチ電源コード 2m M12 M12 M12 ■標準仕様（mm）ベルト有効幅内側 R カーブ角度搬送高さベルトモータ容量許容搬送質量電源 200 300 400 200 ４５度、９０度、１８０度最小４００、最大９００ポリウレタン系樹脂ベルト（食品衛生適合）９０W 定速：１５kg/台変速：１１kg/台 ①AC100V （単相） ②AC200V （三相）変速はインバータ使用 ■本体概略質量（kg）ベルト幅機長 45度 90度 180度 200 19 26 41 200 φ 35 φ 72 φ 54 φC 300 23 33 53 300 φ 29 φ 73 φ 51 φB 400 28 40 65 400 φ 25 φ 73 φ 49 ■プーリー径（mm） φA φB φC φA ■速度表（m/min）（ベルト中央の速度です）ベルト幅電源定速①② 変速①② ギア比 BW200 50Ｈz 2.9 5.8 11.6 1〜2.9 1.9〜5.8 3.9〜11.6 60Ｈz 3.5 7 14 1.2〜3.5 2.3〜7 4.7〜14 2.7 5.5 11 BW300 50Ｈz 60Ｈz 3.3 6.6 13.2 1.1〜3.3 2.2〜6.6 4.4〜13.2 2.7 5.3 BW400 50Ｈz 60Ｈz 3.2 6.4 12.7 1.1〜3.2 2.1〜6.4 4.2〜12.7 内ガイド部ベルト中央 1/120 1/60 1/30 1/120 1/60 1/30 10.7 0.9〜2.7 1.8〜5.3 3.6〜10.7 外ガイド部 0.9〜2.7 1.8〜5.5 3.7〜11 注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。型式ベルト有効幅角度機高電源ご注文例 MB‑G BW200 A45° H750 ① 6m/min 速度周波数 50Hz 12 H （MIN400） ± 30 165 スイッチ電源コード2m スイッチ電源コード2m 10 35 90 ° 180° 70
▲TOP

ページ： 13

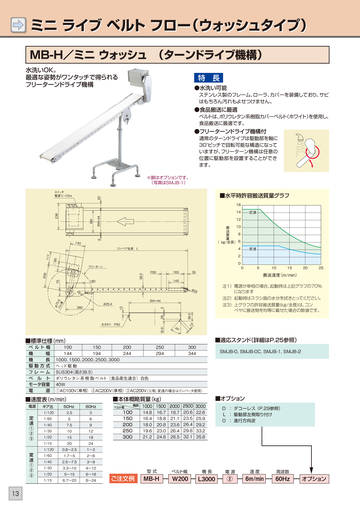

ミニライブベルトフロー（ウォッシュタイプ） MB‑H／ミニウォッシュ（ターンドライブ機構）水洗いOK。最適な姿勢がワンタッチで得られるフリーターンドライブ機構特長 ●水洗い可能ステンレス製のフレーム、ローラ、カバーを装備しており、サビはもちろん汚れもよせつけません。 ●食品搬送に最適ベルトは、ポリウレタン系樹脂カバーベルト（ホワイト）を使用し、食品搬送に最適です。 ●フリーターンドライブ機構付通常のターンドライブは駆動部を軸に 30° ピッチで回転可能な構造になっていますが、フリーターン機構は任意の位置に駆動部を設置することができます。 ※脚はオプションです。（写真はSMJB‑1）スイッチ電源コード2m 43 ■水平時許容搬送質量グラフ 16 14 定速 236 BW+44 BW 12 10 8 搬送質量 140 （ kg/全長） 6 コンベア全長 L 4 4 2 変速 117 □90 フリーターン 38.5 P50 165 145 φ2 5 0 35 0 5 10 15 20 25 208 搬送速度（m/min）注1）電源が単相の場合、起動時は上記グラフの70％になります注2）起動時はスラシ面の水分を拭きとってください。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。 75 180 φ7 ゴム 5.5 巻 12 260 φ25.4 BW+44 2 （8.5） 45 ° 10 6.5キリ P50 38.5 28 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源電源 ■適応スタンド（詳細はP.25参照） SMJB‑0, SMJB‑0C, SMJB‑1, SMJB‑2 100 150 200 250 300 144 194 244 294 344 1000、 1500、 2000、 2500、 3000 ヘッド駆動 SUS304 （高さ38.5）ポリウレタン系樹脂ベルト（食品衛生適合）白色 40W ①AC100V （単相） ②AC200V （単相） ③AC200V （三相、変速の場合はインバータ使用） ■速度表（m/min）ギア比 1/120 1/60 1/40 1/30 1/20 1/15 1/120 50Ｈz 2.5 5 7.5 10 15 20 0.8〜2.5 1.7〜5 2.5〜7.5 3.3〜10 5〜15 6.7〜20 60Ｈz 3 6 9 12 18 24 1〜3 2〜6 3〜9 4〜12 6〜18 8〜24 ■本体概略質量（kg）ベルト幅機長 ■オプション D ：ダコーレス（P.29参照）Ｌ：駆動部左側取り付け O ：進行方向逆 100 150 200 250 300 1000 1500 2000 2500 3000 14.8 16.7 18.7 20.6 22.6 16.4 18.8 21.1 23.5 25.9 18.0 20.8 23.6 26.4 29.2 19.6 23.0 26.4 29.8 33.2 21.2 24.8 28.5 32.1 35.8 定速①②③ 変速①②③ 1/60 1/40 1/30 1/20 1/15 ご注文例 MB‑H 型式ベルト幅 W200 機長 L3000 電源 ② 6m/min 速度 60Hz 周波数オプション 13
▲TOP

ページ： 14

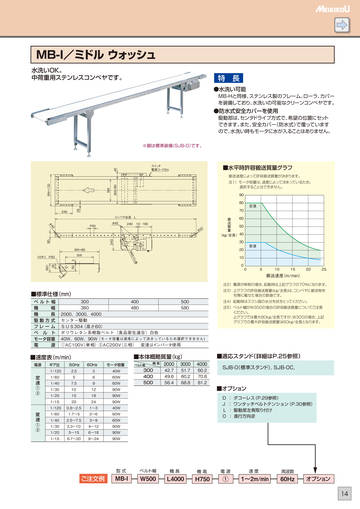

MB‑I／ミドルウォッシュ水洗いＯＫ。中荷重用ステンレスコンベヤです。特長 ●水洗い可能 MB‑Hと同様、ステンレス製のフレーム、ローラ、カバーを装備しており、水洗いの可能なクリーンコンベヤです。駆動部は、センタドライブ方式で、希望の位置にセットできます。また、安全カバー（防水式）で覆っていますので、水洗い時もモータに水が入ることはありません。 ※脚は標準装備（SJB‑0）です。 ●防水式安全カバーを使用 45 スイッチ電源コード2m ■水平時許容搬送質量グラフ搬送速度によって許容搬送質量が決まります。注1）モータ容量は、速度によって決まっているため、選択することはできません。 90 80 定速 BW+132 BW+80 BW 245 26 70 コンベヤ全長 L P50 φ42 240 10 190 60 50 搬送質量 240 60 10キリ P50 2 （60） 35 50 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 300 400 500 380 480 580 2000、3000、4000 センター駆動ＳＵＳ304 （高さ60）ポリウレタン系樹脂ベルト（食品衛生適合）白色（モータ容量は速度によって決まっているため選択できません) 40W、60W、90W ①AC100V （単相） ②AC200V （三相）変速はインバータ使用 ■速度表（m/min）電源ギア比 1/120 1/60 1/40 1/30 1/20 1/15 1/120 1/60 1/40 1/30 1/20 1/15 50Ｈz 2.5 5 7.5 10 15 20 0.8〜2.5 1.7〜5 2.5〜7.5 3.3〜10 5〜15 6.7〜20 60Ｈz 3 6 9 12 18 24 1〜3 2〜6 3〜9 4〜12 6〜18 8〜24 モータ容量 40Ｗ 60Ｗ 60Ｗ 90Ｗ 90Ｗ 90Ｗ 40Ｗ 60Ｗ 60Ｗ 90Ｗ 90Ｗ 90Ｗ 2 φ4 2 φ4 （kg/全長）40 30 20 10 0 0 5 10 15 20 25 変速 BW+80 BW ム巻 5ゴ φ8 12 2 搬送速度（m/min）注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注4）起動時はスラシ面の水分を拭きとってください。注5）ベルト幅がW300の場合の許容搬送質量についてご注意ください。上グラフでは最大80kg/全長ですが、 W300の場合、上記グラフでの最大許容搬送質量は60kg/全長となります。 ■本体概略質量（kg）ベルト幅機長 ■適応スタンド（詳細はP.25参照） 4000 60.2 70.8 81.2 300 400 500 2000 42.7 49.6 56.4 3000 51.7 60.2 68.8 SJB‑0 （標準スタンド） , SJB‑0C, 定速①② 変速①② ■オプション D ：ダコーレス（P.29参照） J ：ワンタッチベルトテンション（P.30参照）Ｌ：駆動部左側取り付け O ：進行方向逆型式ベルト幅ご注文例 MB‑I 機長 W500 機高電源速度周波数 L4000 H750 ① 1〜2m/min 60Hz オプション 14
▲TOP

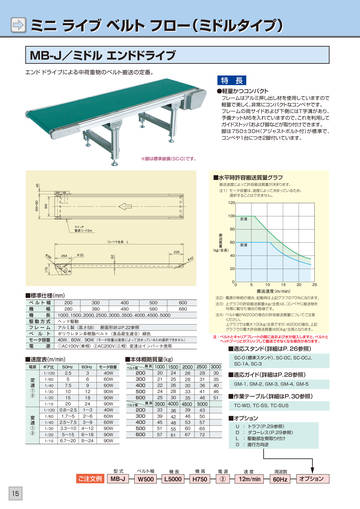

ページ： 15
ミニライブベルトフロー（ミドルタイプ） MB‑J／ミドルエンドドライブエンドドライブによる中荷重物のベルト搬送の定番。特長 ●軽量かつコンパクトフレームはアルミ押し出し材を使用していますので軽量で美しく、非常にコンパクトなコンベヤです。フレームの両サイドおよび下側にはT字溝があり、予備ナットM6を入れていますので、これを利用してガイドストッパおよび脚などが取り付けできます。脚は750±30H （アジャストボルト付）が標準で、コンベヤ１台につき2脚付いています。 ※脚は標準装備（SC‑0）です。 ■水平時許容搬送質量グラフ 45 搬送速度によって許容搬送質量が決まります。注1）モータ容量は、速度によって決まっているため、選択することはできません。 BW+80 BW 120 100 スイッチ電源コード2m 定速 80 搬送質量コンベヤ全長 L 225 62 60 変速 φ 88 264 φ33 2 φ4 （kg/全長） 40 20 0 175 0 5 10 15 20 25 （mm） ■標準仕様ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 200 300 400 500 600 280 380 480 580 680 1000、 1500、 2000、 2500、 3000、 3500、 4000、 4500、 5000 ヘッド駆動アルミ製（高さ58）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色ません） 40W、60W、90W （モータ容量は速度によって決まっているため選択でき ①AC100V （単相）②AC200V （三相）変速はインバータ使用搬送速度（m/min）注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注4）ベルト幅がW200の場合の許容搬送質量についてご注意ください。上グラフでは最大100kg/全長ですが、 W200の場合、上記グラフでの最大許容搬送質量は80kg/全長となります。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■適応スタンド（詳細はP. 26参照） SC‑0 （標準スタンド） , SC‑0C, SC‑0CJ, SC‑1A, SC‑3 ■速度表（m/min）電源ギア比 1/120 1/60 1/40 1/30 1/20 1/15 1/120 1/60 1/40 1/30 1/20 1/15 50Ｈz 60Ｈz モータ容量 ■本体概略質量（kg） 3 6 9 12 18 24 1〜3 2〜6 3〜9 4〜12 6〜18 8〜24 40W 60W 60W 90W 90W 90W 40W 60W 60W 90W 90W 90W ベルト幅機長 2.5 5 7.5 10 15 20 0.8〜2.5 1.7〜5 2.5〜7.5 3.3〜10 5〜15 6.7〜20 200 300 400 500 600 機長ベルト幅 200 300 400 500 600 1000 1500 2000 2500 3000 20 24 28 30 26 21 25 31 35 28 22 26 36 40 30 24 28 41 46 33 25 30 46 51 35 3500 4000 4500 5000 33 39 43 36 39 46 50 42 45 53 57 48 51 60 65 55 57 67 72 61 ■適応ガイド（詳細はP. 28参照） GM‑1, GM‑2, GM‑3, GM‑4, GM‑5 定速①② 変速①② ■作業テーブル（詳細はP. 30参照） TC‑WD, TC‑SS, TC‑SUS ■オプション U ：トラフ（P.29参照） D ：ダコーレス（P.29参照）Ｌ：駆動部左側取り付け O ：進行方向逆型式ベルト幅ご注文例 15 MB‑J 機長機高電源 W500 L5000 H750 ② 12m/min 速度周波数 60Hz オプション
▲TOP

ページ： 16

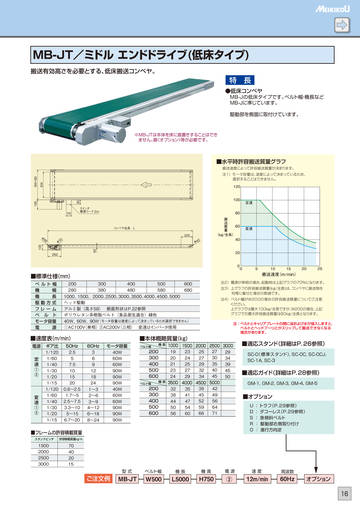

MB‑JT／ミドルエンドドライブ(低床タイプ) 搬送有効高さを必要とする、低床搬送コンベヤ。特長 ●低床コンベヤ MB‑Jの低床タイプです。ベルト幅・機長など MB‑Jに準じています。駆動部を側面に取付けています。 ※MB‑JTは本体を床に直置きすることはできません。脚（オプション）等が必要です。 ■水平時許容搬送質量グラフ搬送速度によって許容搬送質量が決まります。 BW+80 注1）モータ容量は、速度によって決まっているため、選択することはできません。 BW 120 100 スイッチ電源コード 2m 185 定速 90 105 80 搬送質量 60 コンベヤ全長 L 変速 φ 88 105 225 φ3 3 2 φ4 （kg/全長） 40 20 0 262 62 0 5 10 15 20 25 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 200 300 400 500 600 280 380 480 580 680 1000、 1500、2000、 2500、 3000、 3500、 4000、 4500、 5000 ヘッド駆動アルミ製（高さ58）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色（モータ容量は速度によって決まっているため選択できません） 40W、60W、90W ①AC100V （単相） ②AC200V （三相）変速はインバータ使用搬送速度（m/min）注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注4）ベルト幅がW200の場合の許容搬送質量についてご注意ください。上グラフでは最大100kg/全長ですが、 W200の場合、上記グラフでの最大許容搬送質量は80kg/全長となります。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■速度表（m/min）電源ギア比 1/120 1/60 1/40 1/30 1/20 1/15 1/120 1/60 1/40 1/30 1/20 1/15 50Ｈz 2.5 5 7.5 10 15 20 0.8〜2.5 1.7〜5 2.5〜7.5 3.3〜10 5〜15 6.7〜20 60Ｈz 3 6 9 12 18 24 1〜3 2〜6 3〜9 4〜12 6〜18 8〜24 モータ容量 40Ｗ 60Ｗ 60Ｗ 90Ｗ 90Ｗ 90Ｗ 40Ｗ 60Ｗ 60Ｗ 90Ｗ 90Ｗ 90Ｗ ■本体概略質量（kg）ベルト幅機長 200 300 400 500 600 機長ベルト幅 200 300 400 500 600 1000 1500 2000 2500 3000 27 19 23 25 29 30 20 24 27 34 35 21 25 29 39 40 23 27 32 45 45 24 29 34 50 3500 4000 4500 5000 38 42 32 35 45 49 38 41 52 56 44 47 59 64 50 54 66 71 56 60 ■適応スタンド（詳細はP. 26参照） SC‑0 （標準スタンド） , SC‑0C, SC‑0CJ, SC‑1A, SC‑3 ■フレームの許容積載質量スタンドピッチ許容積載質量kg/m 定速①② 変速①② ■適応ガイド（詳細はP. 28参照） GM‑1, GM‑2, GM‑3, GM‑4, GM‑5 ■オプション U ：トラフ（P.29参照） D ：ダコーレス（P.29参照）Ｓ：急傾斜ベルト R ：駆動部右側取り付け O ：進行方向逆 1500 2000 2500 3000 70 40 20 15 ご注文例型式ベルト幅機長機高電源速度 MB‑JT W500 L5000 H750 ② 12m/min 60Hz 周波数オプション 16
▲TOP

ページ： 17

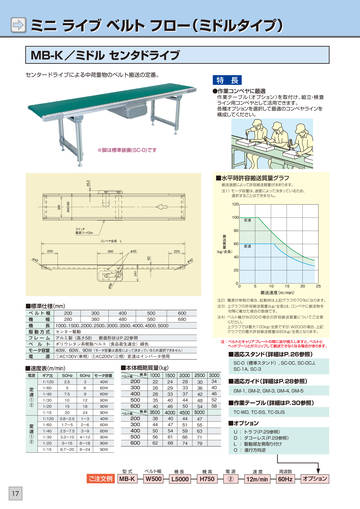

ミニライブベルトフロー（ミドルタイプ） MB‑K ／ミドルセンタドライブセンタードライブによる中荷重物のベルト搬送の定番。特長 ●作業コンベヤに最適作業テーブル（オプション）を取付け、組立・検査ライン用コンベヤとして活用できます。各種オプションを選択して最適のコンベヤラインを構成してください。 ※脚は標準装備(SC‑0)です 45.2 ■水平時許容搬送質量グラフ搬送速度によって許容搬送質量が決まります。注1）モータ容量は、速度によって決まっているため、選択することはできません。 BW+80 BW 120 100 スイッチ電源コード2m コンベヤ全長 L 定速 80 搬送質量 60 変速 225 φ4 2 350 φ42 62 225 2 φ4 （kg/全長） 40 20 0 241 φ8 8 0 5 10 15 20 25 搬送速度（m/min）注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注4）ベルト幅がW200の場合の許容搬送質量についてご注意ください。上グラフでは最大100kg/全長ですが、 W200の場合、上記グラフでの最大許容搬送質量は80kg/全長となります。注：ベルトとキャリアプレートの間に油が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 300 400 500 600 200 380 480 580 680 280 1000、 1500、 2000、 2500、 3000、 3500、 4000、 4500、 5000 センター駆動アルミ製（高さ58）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色（モータ容量は速度によって決まっているため選択できません） 40W、60W、90W ①AC100V （単相）②AC200V （三相）変速はインバータ使用 ■適応スタンド（詳細はP.26参照） SC‑0（標準スタンド）, SC‑0C, SC‑0CJ, SC‑1A, SC‑3 ■速度表（m/min）電源ギア比 1/120 1/60 1/40 1/30 1/20 1/15 1/120 1/60 1/40 1/30 1/20 1/15 50Ｈz 2.5 5 7.5 10 15 20 0.8〜2.5 1.7〜5 2.5〜7.5 3.3〜10 5〜15 6.7〜20 60Ｈz 3 6 9 12 18 24 1〜3 2〜6 3〜9 4〜12 6〜18 8〜24 モータ容量 40W 60W 60W 90W 90W 90W 40W 60W 60W 90W 90W 90W ■本体概略質量（kg）ベルト幅機長 1000 22 26 28 35 40 3500 38 44 50 56 62 200 300 400 500 600 機長ベルト幅 200 300 400 500 600 1500 24 29 33 40 46 4000 40 47 54 61 68 2000 28 33 37 44 50 4500 44 51 59 66 74 5000 47 55 63 71 79 2500 3000 34 30 40 36 46 42 52 48 58 54 ■適応ガイド（詳細はP.28参照） GM‑1, GM‑2, GM‑3, GM‑4, GM‑5 定速①② 変速①② ■作業テーブル（詳細はP.30参照） TC‑WD, TC‑SS, TC‑SUS ■オプション U ：トラフ（P.29参照） D ：ダコーレス（P.29参照）Ｌ：駆動部左側取り付け O ：進行方向逆ご注文例 17 MB‑K 型式ベルト幅 W500 機長 L5000 H750 機高電源 ② 速度周波数 12m/min 60Hz オプション
▲TOP

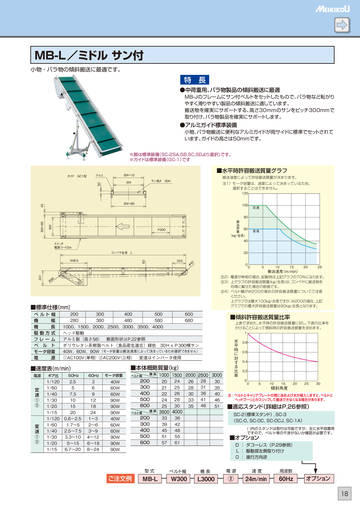

ページ： 18
MB‑L ／ミドルサン付小物・バラ物の傾斜搬送に最適です。特長 ●中荷重用、バラ物製品の傾斜搬送に最適 MB‑Jのフレームにサン付ベルトをセットしたもので、バラ物など転がりやすく滑りやすい製品の傾斜搬送に適しています。搬送物を確実にサポートする、高さ30mmのサンをピッチ300mmで取り付け、バラ物製品を確実にサポートします。 ●アルミガイド標準装備小物、バラ物搬送に便利なアルミガイドが両サイドに標準でセットされています。ガイドの高さは50mmです。 ※脚は標準装備（SC‑2SA,SB,SC,SDより選択）です。 ※ガイドは標準装備（GC‑1）です BW+10 BW サン高さ 30H ガイド GC1型アルミ 50 ■水平時許容搬送質量グラフ搬送速度によって許容搬送質量が決まります。注1）モータ容量は、速度によって決まっているため、選択することはできません。 120 45 BW+80 100 80 搬送荷重定速 BW+80 BW P300 60 40 変速（kg/全長）スイッチ電源コード2m コンベヤ全長 L 62 448.5 225 42 φ 20 0 0 5 搬送速度（m/min） 10 15 20 25 8 φ8 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 200 280 300 380 400 480 500 580 600 680 1000、1500、2000、2500、3000、3500、4000 ヘッド駆動アルミ製（高さ58）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 30ＨｘＰ300横サンません） 40W、60W、90W （モータ容量は搬送速度によって決まっているため選択でき ①AC100V （単相）②AC200V （三相）変速はインバータ使用注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注4）ベルト幅がW200の場合の許容搬送質量についてご注意ください。上グラフでは最大100kg/全長ですが、 W200の場合、上記グラフでの最大許容搬送質量は80kg/全長となります。 241 ■傾斜許容搬送質量比率 1 上表で求めた、水平時の許容搬送質量に対し、下表の比率をかけることによって傾斜時の許容搬送質量を求めます。水平時に対する比率 0.8 0.6 0.4 0.2 0 ■速度表（m/min）電源ギア比 50Ｈz 60Ｈz モータ容量 ■本体概略質量（kg）ベルト幅機長 1/120 1/60 1/40 1/30 1/20 1/15 1/120 1/60 1/40 1/30 1/20 1/15 2.5 5 7.5 10 15 20 0.8〜2.5 1.7〜5 2.5〜7.5 3.3〜10 5〜15 6.7〜20 3 6 9 12 18 24 1〜3 2〜6 3〜9 4〜12 6〜18 8〜24 40Ｗ 60Ｗ 60Ｗ 90Ｗ 90Ｗ 90Ｗ 40Ｗ 60Ｗ 60Ｗ 90Ｗ 90Ｗ 90Ｗ 200 300 400 500 600 機長ベルト幅 200 300 400 500 600 1000 1500 2000 2500 3000 28 24 26 30 20 31 25 28 35 21 36 26 30 40 22 41 28 33 46 24 46 30 35 51 25 3500 4000 33 36 39 42 45 48 51 55 57 61 0 5 10 傾斜角度 15 20 25 30 定速①② 変速①② 注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■適応スタンド（詳細はP.26参照） SC‑2 （標準スタンド）, SC‑3 （SC‑0, SC‑0C, SC‑0CJ, SC‑1A） ■オプション ( )内のスタンドは取付は可能ですが、主に水平設置用ですので、ベルト等の干渉がないか確認が必要です。 D ：ダコーレス（P.29参照）Ｌ：駆動部左側取り付け O ：進行方向逆電源速度周波数型式ご注文例ベルト幅機長 MB‑L W300 L3000 ② 24m/min 60Hz オプション 18
▲TOP

ページ： 19

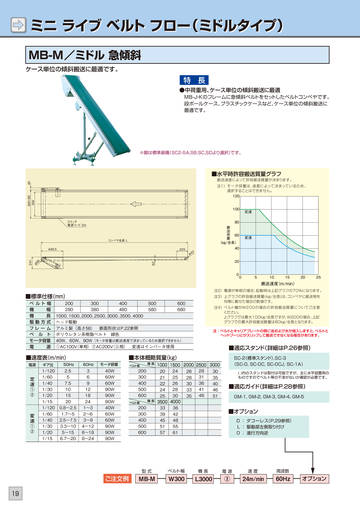

ミニライブベルトフロー（ミドルタイプ） MB‑M／ミドル急傾斜ケース単位の傾斜搬送に最適です。特長 ●中荷重用、ケース単位の傾斜搬送に最適 MB‑J ・ Kのフレームに急傾斜ベルトをセットしたベルトコンベヤです。段ボールケース、プラスチックケースなど、ケース単位の傾斜搬送に最適です。 ※脚は標準装備（SC2‑SA,SB,SC,SDより選択）です。 ■水平時許容搬送質量グラフ 45 搬送速度によって許容搬送質量が決まります。注1）モータ容量は、速度によって決まっているため、選択することはできません。 120 100 BW+80 BW 定速スイッチ電源コード 2m 80 搬送荷重 60 40 20 0 コンベヤ全長Ｌ 448.5 225 変速（kg/全長） 2 φ4 88 φ 241 62 0 5 10 15 20 25 搬送速度（m/min） ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 200 300 400 500 600 280 380 480 580 680 1000、 1500、 2000、 2500、 3000、 3500、 4000 ヘッド駆動アルミ製（高さ58）断面形状はP.22参照ポリウレタン系樹脂ベルト緑色ません） 40W、60W、90W（モータ容量は搬送速度で決まっているため選択でき ①AC100V （単相）②AC200V （三相）変速はインバータ使用注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注4）ベルト幅がW200の場合の許容搬送質量についてご注意ください。上グラフでは最大100kg/全長ですが、 W200の場合、上記グラフでの最大許容搬送質量は80kg/全長となります。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■適応スタンド（詳細はP.26参照） SC‑2 （標準スタンド） , SC‑3 （SC‑0, SC‑0C, SC‑0CJ, SC‑1A） ( )内のスタンドは取付は可能ですが、主に水平設置用のものですのでベルト等の干渉がないか確認が必要です。 ■速度表（m/min）電源ギア比 50Ｈz 60Ｈz モータ容量 ■本体概略質量（kg） 3 6 9 12 18 24 1〜3 2〜6 3〜9 4〜12 6〜18 8〜24 40Ｗ 60Ｗ 60Ｗ 90Ｗ 90Ｗ 90Ｗ 40Ｗ 60Ｗ 60Ｗ 90Ｗ 90Ｗ 90Ｗベルト幅機長 1/120 1/60 1/40 1/30 1/20 1/15 1/120 1/60 1/40 1/30 1/20 1/15 2.5 5 7.5 10 15 20 0.8〜2.5 1.7〜5 2.5〜7.5 3.3〜10 5〜15 6.7〜20 200 300 400 500 600 機長ベルト幅 200 300 400 500 600 1000 1500 2000 2500 3000 28 24 26 30 20 31 25 28 35 21 36 26 30 40 22 41 28 33 46 24 46 30 35 51 25 3500 4000 33 36 39 42 45 48 51 55 57 61 定速①② 変速①② ■適応ガイド（詳細はP.28参照） GM‑1, GM‑2, GM‑3, GM‑4, GM‑5 ■オプション D ：ダコーレス（P.29参照）Ｌ：駆動部左側取り付け O ：進行方向逆型式ベルト幅機長ご注文例 19 電源速度周波数 MB‑M W300 L3000 ② 24m/min 60Hz オプション
▲TOP

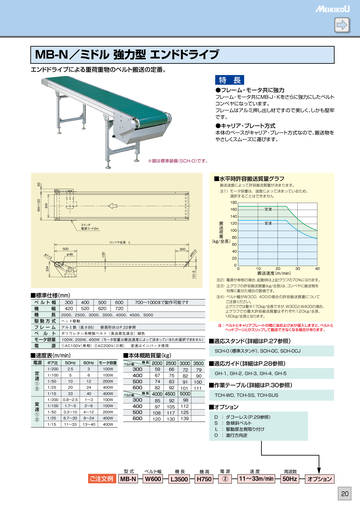

ページ： 20
MB‑N／ミドル強力型エンドドライブエンドドライブによる重荷重物のベルト搬送の定番。特長フレーム・モータ共にMB‑J・Kをさらに強力にしたベルトコンベヤになっています。フレームはアルミ押し出し材ですので美しく、しかも堅牢です。本体のベースがキャリア・プレート方式なので、搬送物をやさしくスムーズに運びます。 ●フレーム・モータ共に強力 ●キャリア・プレート方式 ※脚は標準装備（SCH‑0）です。 65 ■水平時許容搬送質量グラフ搬送速度によって許容搬送質量が決まります。注1）モータ容量は、速度によって決まっているため、選択することはできません BW+120 BW 180 160 140 スイッチ電源コード2m 定速変速 120 100 80 60 40 20 0 0 10 コンベヤ全長 L 500 100 （kg/全長） φ 60 .5 搬送荷重 300 φ1 1 3 φ48 334 101.6 搬送速度（m/min） 20 30 40 注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 300 420 ヘッド駆動アルミ製（高さ95）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 100W, 200W, 400W（モータ容量は搬送速度によって決まっているため選択できません） ①AC100V （単相）②AC200V （三相）変速はインバータ使用 400 520 500 620 600 720 700〜1000まで製作可能です 2000、2500、3000、3500、4000、4500、5000 注4）ベルト幅がW300, 400の場合の許容搬送質量についてご注意ください。上グラフでは最大170kg/全長ですが、 W300とW400の場合、上グラフでの最大許容搬送質量はそれぞれ120kg/全長、 160kg/全長となります。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■適応スタンド（詳細はP.27参照） SCH‑0 （標準スタンド） , SCH‑0C, SCH‑0CJ ■速度表（m/min）電源ギア比 1/200 1/100 1/50 1/25 1/15 1/200 1/100 1/50 1/25 1/15 50Ｈz 2.5 5 10 20 33 0.8〜2.5 1.7〜5 3.3〜10 6.7〜20 11〜33 60Ｈz 3 6 12 24 40 1〜3 2〜6 4〜12 8〜24 13〜40 モータ容量 100Ｗ 100Ｗ 200Ｗ 400Ｗ 400Ｗ 100Ｗ 100Ｗ 200Ｗ 400Ｗ 400Ｗ ■本体概略質量（kg）ベルト幅機長 300 400 500 600 機長ベルト幅 300 400 500 600 2000 2500 3000 3500 59 66 72 79 67 75 82 90 74 83 91 100 82 92 101 111 4000 4500 5000 98 85 92 97 105 112 108 117 125 120 130 139 ■適応ガイド（詳細はP.28参照） GH‑1, GH‑2, GH‑3, GH‑4, GH‑5 定速①② 変速①② ■作業テーブル（詳細はP.30参照） TCH‑WD, TCH‑SS, TCH‑SUS ■オプション D ：ダコーレス（P.29参照）Ｓ：急傾斜ベルトＬ：駆動部左側取り付け O ：進行方向逆ご注文例型式ベルト幅 MB‑N W600 機長機高電源 L3500 H750 ② 11〜33m/min 速度周波数 50Hz オプション 20
▲TOP

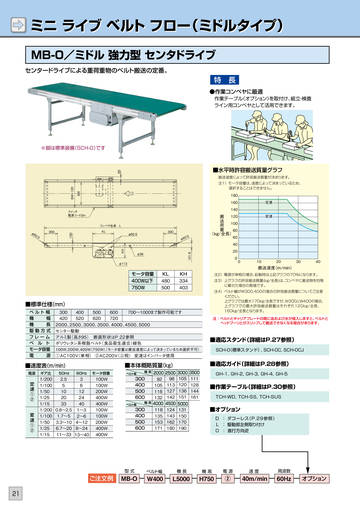

ページ： 21
ミニライブベルトフロー（ミドルタイプ） MB‑0／ミドル強力型センタドライブセンタードライブによる重荷重物のベルト搬送の定番。特長 ●作業コンベヤに最適作業テーブル（オプション）を取付け、組立・検査ライン用コンベヤとして活用できます。 ※脚は標準装備（SCH‑0）です 65 ■水平時許容搬送質量グラフ搬送速度によって許容搬送質量が決まります。注1）モータ容量は、速度によって決まっているため、選択することはできません。 BW+120 BW 180 160 定速変速 140 120 100 80 60 40 KH 101.6 φ38 スイッチ電源コード2m コンベヤ全長 L .5 搬送荷重 100 φ6 0 300 KL φ60.5 300 0.5 φ6 （kg/全長） 20 0 0 10 20 30 40 φ113 搬送速度（m/min）モータ容量 400W以下 750W KL 480 500 KH 334 403 注2）電源が単相の場合、起動時は上記グラフの70％になります。注3）上グラフの許容搬送質量(kg/全長)は、コンベヤに搬送物を均等に載せた場合の数値です。注4）ベルト幅がW300,400の場合の許容搬送質量についてご注意ください。上グラフでは最大170kg/全長ですが、 W300とW400の場合、上グラフでの最大許容搬送質量はそれぞれ120kg/全長、 160kg/全長となります。注：ベルトとキャリアプレートの間に油および水が侵入しますと、ベルトとヘッドプーリとがスリップして搬送できなくなる場合があります。 ■標準仕様（mm）ベルト幅機幅機長駆動方式フレームベルトモータ容量電源 300 400 500 600 700〜1000まで製作可能です 420 520 620 720 2000、 2500、 3000、 3500、 4000、 4500、 5000 センター駆動アルミ製（高さ95）断面形状はP.22参照ポリウレタン系樹脂ベルト（食品衛生適合）緑色 100W,200W,400W （750W）（モータ容量は搬送速度によって決まっているため選択不可） ■適応スタンド（詳細はP.27参照） SCH‑0 （標準スタンド） , SCH‑0C, SCH‑0CJ ①AC100V （単相） ②AC200V （三相）変速はインバータ使用 ■速度表（m/min）電源ギア比 50Ｈz 60Ｈz モータ容量 ■本体概略質量（kg）ベルト幅機長 ■適応ガイド（詳細はP.28参照） 3000 105 120 136 151 5000 131 150 170 190 3500 111 128 144 161 GH‑1, GH‑2, GH‑3, GH‑4, GH‑5 1/200 2.5 3 1/100 5 6 1/50 10 12 1/25 20 24 1/15 33 40 1/200 0.8〜2.5 1〜3 1/100 1.7〜5 2〜6 1/50 3.3〜10 4〜12 1/25 6.7〜20 8〜24 1/15 11〜33 13〜40 100W 100W 200W 400W 400W 100W 100W 200W 400W 400W 300 400 500 600 機長ベルト幅 300 400 500 600 2000 92 105 118 132 4000 118 135 153 171 2500 98 113 127 142 4500 124 143 162 180 定速①② 変速①② ■作業テーブル（詳細はP.30参照） TCH‑WD, TCH‑SS, TCH‑SUS ■オプション D ：ダコーレス（P.29参照）Ｌ：駆動部左側取り付け O ：進行方向逆ご注文例 21 型式 MB‑O ベルト幅機長機高電源速度周波数 W400 L5000 H750 ② 40m/min 60Hz オプション
▲TOP

ページ： 22

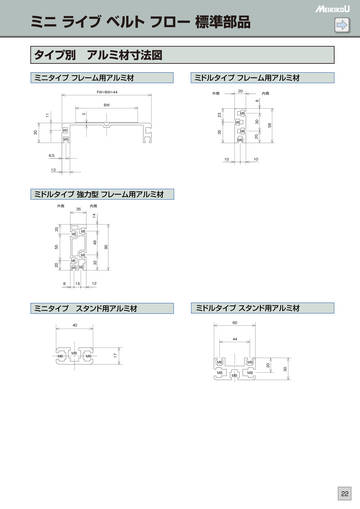

ミニライブベルトフロー標準部品タイプ別アルミ材寸法図ミニタイプフレーム用アルミ材 FW=BW+44 BW 11 23 3 M6 58 20 M6 30 35 M5 M5 M6 M6 20 10 M6 M8 M8 30 ミドルタイプフレーム用アルミ材外側 20 8 内側 6.5 10 13 ミドルタイプ強力型フレーム用アルミ材外側 35 内側 14 20 M8 M8 49 M8 20 M6 55 M8 8 15 12 32 M8 95 ミニタイプスタンド用アルミ材 40 ミドルタイプスタンド用アルミ材 60 44 M6 17 M8 M6 M6 M8 30 22
▲TOP

ページ： 23
オプションスタンド／ミニタイプ用（MB‑A,B,C,D,DH,DS,ED） S‑1 37 BW+44 BW+31 BW 25 30 55 ±25゜（フレーム荷重、搬送荷重に注意） 100 70 2‑6キリ角度調整ノブ 25 25 S‑1C 37 BW+44 BW+31 BW 25 30 55 ±25゜（フレーム荷重、搬送荷重に注意） 100 70 2‑6キリ角度調整ノブ高さ調整ノブ 655〜955 高さ調整ノブ 690〜990 497 531 φ34 φ34 400 130 91 130 φ21.7 300 φ 400 40 300 35.5 キャスター許容荷重 50kg S‑1A 37 BW+44 BW+31 30 BW 25 ±25゜（フレーム荷重、搬送荷重に注意） 100 70 2‑6キリ 55 S‑3 BW+44 BW+31 BW 70 50 2‑6キリ 125 17 BW+52 φ21.7 角度調整ノブ 25 高さ調整ノブ 655〜955 S‑3A BW+44 BW+31 BW 140 45 2‑6キリ φ34 497 φ 34 120 2.3 120 S‑0 BW+44 BW+31 BW ±25゜（フレーム荷重、搬送荷重に注意） 120 30 100 2‑6キリ 55 S‑0C BW+44 BW+31 BW ±25゜（フレーム荷重、搬送荷重に注意） 120 30 100 2‑6キリ 55 40 35.5 H （MIN H=270） H±30 （MIN H＝280） 17 40 17 M10 70 60 R2 BW+27.6 BW+27.6 ベルト幅（BW＜300）に注意ベルト幅（BW＜300）に注意キャスター許容荷重 50kg 注）アルミ材下面の溝内にあるナットを使用して取付ますので、スタンドを取付ける場所が空いているかどうか、重量バランスが悪くないかなど、運転や設置する上で支障がないかを確認のうえ選定ください。注） MB‑Cにスタンドを取付ける場合、格納側のフレームにはスタンドをボルトによって固定する穴および溝がないため、特殊な固定金具を用いて取付けます。本体とセットでご購入の場合は指示がなくても固定金具が添付されますが、スタンドのみのご購入の場合は「MB‑C用」とご指示ください。スタンドをボルトで固定したい場合は、弊社で格納側にフレームの穴加工をいたしますので、スタンド型式とスタンド取付位置を事前にご確認ください。 23 φ4 0 5 300 129 φ1 0 159 150
▲TOP

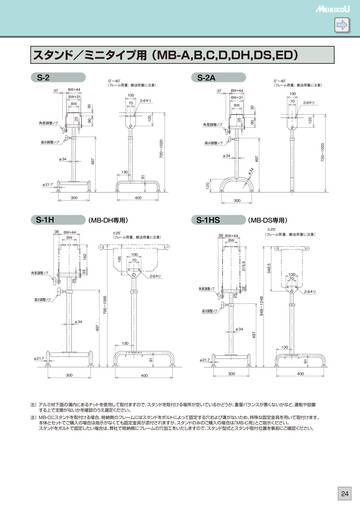

ページ： 24
スタンド／ミニタイプ用（MB‑A,B,C,D,DH,DS,ED） S‑2 37 BW+44 BW+31 30 BW 0゜〜40゜（フレーム荷重、搬送荷重に注意） 100 70 2‑6キリ S‑2A 37 BW+44 BW+31 30 BW 0゜〜40゜（フレーム荷重、搬送荷重に注意） 100 70 2‑6キリ 120 25 角度調整ノブ角度調整ノブ 720〜1020 497 φ34 130 φ21.7 91 300 400 120 300 S‑1H 38 BW+44 BW （MB‑DH専用） ±25゜（フレーム荷重、搬送荷重に注意） S‑1HS 38 BW+44 BW （MB‑DS専用） ±25゜（フレーム荷重、搬送荷重に注意） 162 195 100 315.5 70 φ 34 497 φ34 角度調整ノブ 25 33 348.5 2‑6キリ 100 70 2‑6キリ角度調整ノブ 795〜1095 25 33 高さ調整ノブ高さ調整ノブ φ34 497 φ34 130 497 948〜1248 130 91 φ21.7 300 400 300 400 注）アルミ材下面の溝内にあるナットを使用して取付ますので、スタンドを取付ける場所が空いているかどうか、重量バランスが悪くないかなど、運転や設置する上で支障がないかを確認のうえ選定ください。注） MB‑Cにスタンドを取付ける場合、格納側のフレームにはスタンドをボルトによって固定する穴および溝がないため、特殊な固定金具を用いて取付けます。本体とセットでご購入の場合は指示がなくても固定金具が添付されますが、スタンドのみのご購入の場合は「MB‑C用」とご指示ください。スタンドをボルトで固定したい場合は、弊社で格納側にフレームの穴加工をいたしますので、スタンド型式とスタンド取付位置を事前にご確認ください。 91 φ21.7 720〜1020 高さ調整ノブ高さ調整ノブ 90 120 90 25 24
▲TOP

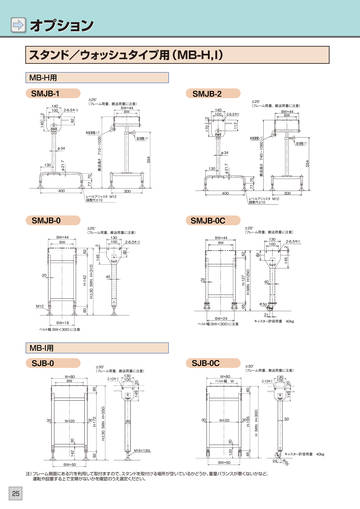

ページ： 25
オプションスタンド／ウォッシュタイプ用（MB‑H,I） MB‑H用 SMJB‑1 140 100 2 2‑6.5キリ 82 ±25° （フレーム荷重、搬送荷重に注意） BW+44 BW SMJB‑2 140 100 2 ±25° （フレーム荷重、搬送荷重に注意） 2‑6.5キリ 112 BW+44 BW 140 角度調整ノブ搬送高さ 710〜1030 高さ調整ノブ 170 角度調整ノブ搬送高さ 740〜1060 高さ調整ノブ φ34 φ34 554 φ21.7 130 77 70 φ21.7 130 400 レベルアジャスタ M12 調整代±10 300 400 レベルアジャスタ M12 調整代±10 77 70 300 SMJB‑0 BW+44 BW ±25° （フレーム荷重、搬送荷重に注意） 130 100 2‑6.5キリ 2 62 82 SMJB‑0C ±25° （フレーム荷重、搬送荷重に注意） BW+44 BW 62 82 130 100 2‑6.5キリ 2 145 H±30 （MIN H=310） H‑142 20 40 20 H‑127 H （MIN H=250） 40 80 65 M12 BW+24 ベルト幅（BW＜300）に注意 φ50 21 キャスター許容荷重 40kg BW+18 ベルト幅（BW＜300）に注意 MB‑I用 SJB‑0 W+80 BW 20 80 145 80 H±30 （MIN H=350） H （MIN H=300） H‑172 30 W+20 30 60 30 W+20 30 30 142 120 92 85 M16×130L 30 H‑165 50 キャスター許容荷重 40kg 24 φ 65 BW+50 BW+50 注）フレーム側面にある穴を利用して取付ますので、スタンドを取付ける場所が空いているかどうか、重量バランスが悪くないかなど、運転や設置する上で支障がないかを確認のうえ選定ください。 25 145 20 ±30° （フレーム荷重、搬送荷重に注意） 130 2‑10キリ 100 SJB‑0C W+80 ベルト幅 W ±30° （フレーム荷重、搬送荷重に注意） 2‑10キリ 130 100 145 554
▲TOP

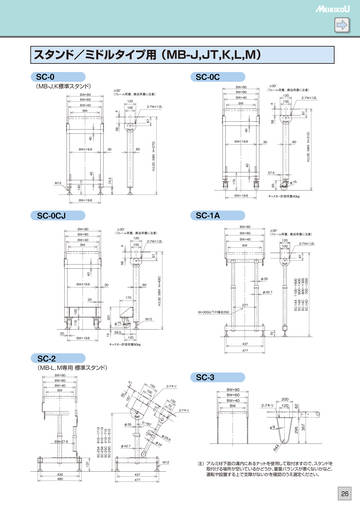

ページ： 26
スタンド／ミドルタイプ用（MB‑J,JT,K,L,M） SC‑0 （MB‑J,K標準スタンド） BW+80 BW+60 BW+40 4 BW ±30° （フレーム荷重、搬送荷重に注意） 120 100 2‑7W×12L SC‑0C BW+80 BW+60 BW+40 BW 4 ±30° （フレーム荷重、搬送荷重に注意） 120 100 2‑7W×12L 87 58 40 58 87 H±30 （MIN H=270） BW+19.6 30 60 60 40 57.5 175 BW+19.6 キャスター許容荷重40kg BW+19.6 30 40 74.5 140 BW+19.6 SC‑0CJ BW+80 BW+60 BW+40 4 BW ±30° （フレーム荷重、搬送荷重に注意） 120 100 2‑7W×12L SC‑1A BW+80 BW+60 BW+40 BW 87 ±30° （フレーム荷重、搬送荷重に注意） 120 100 2‑7W×12L 95 M12 φ75 40 58 H±30 （MIN H=400） BW+19.6 30 60 φ42.7 20 170 277 W=300以下の場合250 100 201 116 φ75 15 59.5 120 M12 BW+19.6 キャスター許容荷重80kg 437 477 SC‑2 （MB‑L, M専用標準スタンド） BW+80 4 BW+60 BW+40 BW SC‑3 15 10 58 18 7 0 10 2 70 11 0 2‑7キリ 0 2‑7キリ BW+80 BW+60 BW+40 BW 2‑7キリ 70 20 200 62 295 357 120 φ35 SC‑2SA 910〜1710 SC‑2SB 610〜1110 SC‑2SC 410〜710 SC‑2SD 310〜510 0〜6 0° φ9 φ2 φ42.7 BW+27.6 φ3 8.6 430 480 137 M12 437 477 注）アルミ材下面の溝内にあるナットを使用して取付ますので、スタンドを取付ける場所が空いているかどうか、重量バランスが悪くないかなど、運転や設置する上で支障がないかを確認のうえ選定ください。 R4 4 4 SC‑1AA 1100〜1600 SC‑1AB 900〜1400 SC‑1AC 800〜1300 SC‑1AD 700〜1200 φ35 87 H±30 （MIN H=310） 40 26
▲TOP

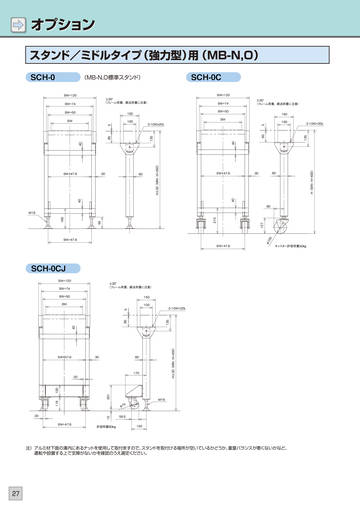

ページ： 27
オプションスタンド／ミドルタイプ（強力型）用（MB‑N,O） SCH‑0 BW+120 BW+74 BW+50 BW 5 （MB‑N,O標準スタンド） SCH‑0C BW+120 BW+74 BW+50 BW 2‑10Wx20L 5 ±30° （フレーム荷重、搬送荷重に注意） 150 100 2‑10W×20L ±30° （フレーム荷重、搬送荷重に注意） 150 100 95 135 40 H±30 （MIN H=350） 40 135 60 80 0 95 BW+47.6 30 60 BW+47.6 30 M16 165 95 210 40 40 BW+47.6 φ1 0 BW+47.6 127 キャスター許容荷重50kg SCH‑0CJ BW+120 BW+74 BW+50 BW 5 ±30° （フレーム荷重、搬送荷重に注意） 150 100 2‑10W×20L 40 135 95 BW+47.6 30 60 20 170 100 201 116 M16 5 φ7 59.5 120 BW+47.6 許容荷重80kg 注）アルミ材下面の溝内にあるナットを使用して取付ますので、スタンドを取付ける場所が空いているかどうか、重量バランスが悪くないかなど、運転や設置する上で支障がないかを確認のうえ選定ください。 27 15 20 H±30 （MIN H=450） H （MIN H=400）
▲TOP

ページ： 28

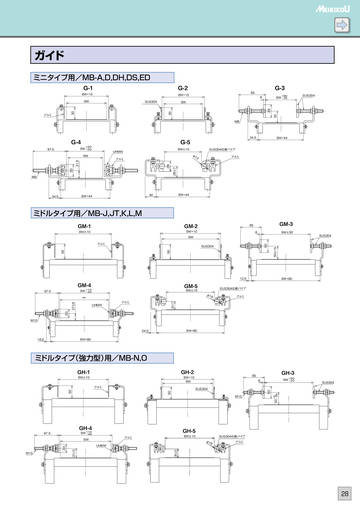

ガイドミニタイプ用／MB‑A,D,DH,DS,ED G‑1 BW+10 BW SUS304 G‑2 BW+10 BW 85 6 G‑3 BW ‑30 +60 SUS304 30 M8 G‑4 97.5 BW ‑50 BW 21.5 +20 G‑5 UHMW アルミ 26 28±7 BW±10 φ 13 34.5 SUS304化粧パイプアルミ M8 33 34.5 BW+44 30 BW+44 ミドルタイプ用／MB‑J,JT,K,L,M GM‑1 BW±10 アルミ 50 50 35 BW+44 アルミ 30 38 GM‑2 BW+10 BW SUS304 85 6 GM‑3 BW±30 SUS304 50 12.5 50±15 BW+80 GM‑4 97.5 BW +10 BW −40 GM‑5 BW±10 φ1 9 32±17 SUS304化粧パイプアルミ 27±6 UHMW アルミ M10 24.5 16.5 BW+80 BW+80 ミドルタイプ（強力型）用／MB‑N,O GH‑1 BW±10 アルミ 50 50 33 GH‑2 BW+10 BW SUS304 M10 85 6 GH‑3 BW ‑20 +50 SUS304 50 97.5 GH‑4 BW +10 ‑40 BW 33 UHMW 37±15 36±21 アルミ GH‑5 BW±10 SUS304化粧パイプ φ1 9 アルミ M10 50 +5 ‑25 28
▲TOP

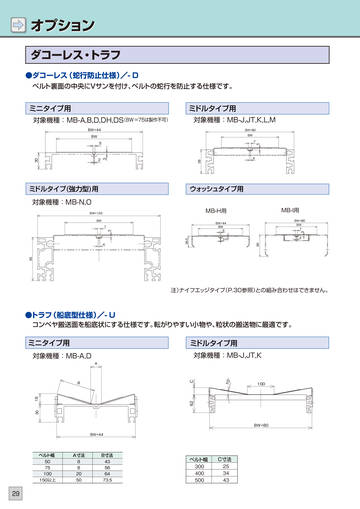

ページ： 29
オプションダコーレス・トラフ ●ダコーレス（蛇行防止仕様）／‑ D ベルト裏面の中央にVサンを付け、ベルトの蛇行を防止する仕様です。ミニタイプ用（BW＝75は製作不可）対象機種：MB‑A,B,D,DH,DS BW+44 BW 5 ミドルタイプ用対象機種：MB‑J,JT,K,L,M BW+80 BW 7 5 30 ミドルタイプ(強力型)用対象機種：MB‑N,O BW+120 BW 7 5 ウォッシュタイプ用 MB‑H用 BW+44 BW 5 38.5 2 3 58 2 3 4 MB‑I用 BW+80 BW 7 4 80 5 4 95 注）ナイフエッジタイプ（P.30参照）との組み合わせはできません。 ●トラフ（船底型仕様）／‑ U ミニタイプ用対象機種：MB‑A,D A コンベヤ搬送面を船底状にする仕様です。転がりやすい小物や、粒状の搬送物に最適です。ミドルタイプ用対象機種：MB‑J,JT,K 18 30 62 10 B C ° 100 BW+80 BW+44 ベルト幅 50 75 100 150以上 A寸法 8 8 20 50 B寸法 43 56 64 73.5 ベルト幅 300 400 500 Ｃ寸法 25 34 43 29
▲TOP

ページ： 30

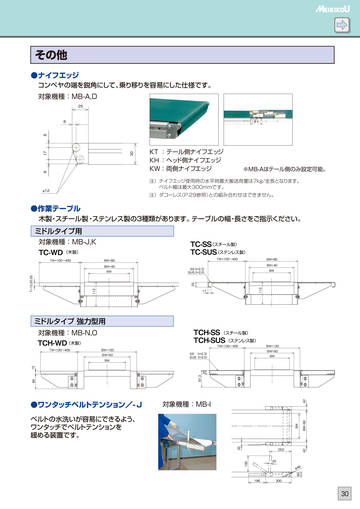

その他 ●ナイフエッジコンベヤの端を鋭角にして、乗り移りを容易にした仕様です。対象機種：MB‑A,D 25 6 6 6 KT ：テール側ナイフエッジ KH ：ヘッド側ナイフエッジ KW：両側ナイフエッジ 17 30 ※MB‑Aはテール側のみ設定可能。 φ12 注）ナイフエッジ使用時の水平時最大搬送荷重は7kg/全長となります。ベルト幅は最大300mmです。注）ダコーレス（P.29参照）との組み合わせはできません。 ●作業テーブル木製・スチール製・ステンレス製の3種類があります。テーブルの幅・長さをご指示ください。ミドルタイプ用対象機種：MB‑J,K TC‑WD （木製） BW+80 BW+40 BW （スチール製） TC‑SS （ステンレス製） TC‑SUS TW=100〜400 SS （t=2.3） SUS （t=2.0） BW+80 BW+40 BW TW=100〜400 T=15.20.25 25 112 17 ミドルタイプ強力型用対象機種：MB‑N,O TCH‑WD（木製） TW=100〜400 BW+120 BW+50 BW 15 TCH‑SS （スチール製） TCH‑SUS （ステンレス製） TW=100〜400 SS （t=2.3） SUS （t=2.0） 112 BW+120 BW+50 BW 80 ●ワンタッチベルトテンション／‑ J ベルトの水洗いが容易にできるよう、ワンタッチでベルトテンションを緩める装置です。対象機種：MB‑I BW 35 252 25 192 97.3 25 8 φ4 60 198 300 42 BW+80 42 30
▲TOP
