AH800・1200・1600
埋め込みタイプ（ピット工事要）
段差解消機「段差らく～だ」AH-typeの製品情報をご紹介します。
据置式（AFタイプ）で対応できない場合はAHタイプ12機種があります。
AH-typeの特徴

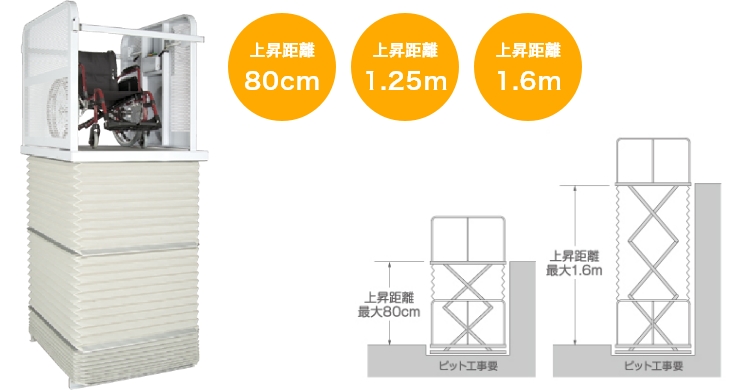

AHタイプは埋め込み設置方式です。 ピット工事が必要です。
玄関からカーポートまで幅広い場所に設置されて使われています。
標準装備
- ・四面ジャバラ（グレー）
- ・テーブル平鋼板滑り止めマット付
- ・Ｌ字乗り込み対応
- ・手すり鉄角パイプ
- ・遮断棒（鉄製楕円パイプ）
- ・操作パネル（かご内、上昇・下降・キースイッチ）
- ・呼び戻しスイッチ（上昇・下降・コード4m）
- ・停電時強制下降システム
- ・油圧ユニットカバー鉄四面
- ・下降安全装置
- ・上・下停止用リミットスイッチ
- ・急速落下防止装置
-

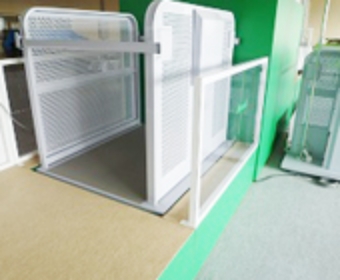

床埋め込み設置方式
-

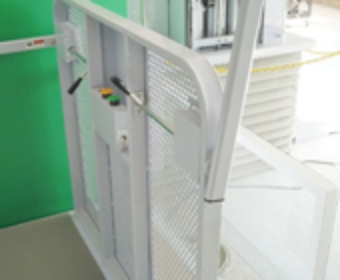

遮断棒とレバー
-

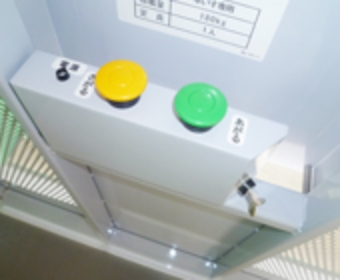

操作スイッチと
キースイッチ -

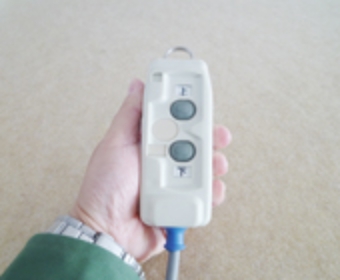

呼び戻し用スイッチ
オプション
- ・テーブル平鋼板滑り止めマット無
- ・テーブル縞鋼板
- ・テーブルステンレス（滑り止めマット付）
- ・テーブルステンレス（滑り止めマット無）
- ・手すりステンレス角パイプ
- ・スロープ
- ・渡り板
- ・油圧ユニットカバーステンレス四面
設置場所スペースの関係で段差解消機の設置を諦めていませんか？
直進乗降方式・Ｌ字乗降方式の2タイプがあります。
この他、車いすの乗降条件、設置条件によりR・Lの製作もいたします。

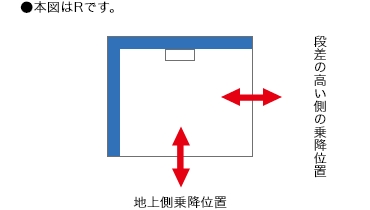

直進乗降方式

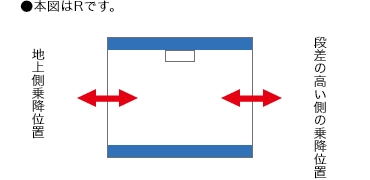

Ｌ字乗降方式
【ご注意】
「R/L」とは、操作スイッチの設置位置と“段差の高い側の乗降位置”の組合せを表しています。
操作スイッチの設置位置を正面に見て“段差の高い側の乗降位置”が右の場合がR、左にある場合はＬとします。乗降方式と併せ、設置場所の条件に応じてRまたはＬをお選びください。
仕様
＜12機種 共通仕様＞
●許容積載質量：180kg
●昇降ユニット：油圧式別置
●電源：単相100V
●モータ容量：400W
●操作：押し続け方式
●塗装色：F77‐70D（グレー）
| 積載量 （kg） |
タイプ | 上昇 距離 （mm） |
名称 | 乗降 方式 |
R / L | 手配コード | テーブル サイズ （mm） |
収縮時高さ （mm） |
上昇時間 （秒） 50Hz/60Hz |
下降時間 （秒） 50Hz/60Hz |
| 180 | AH | 800 | AH800-SR | 直進 | R | A2-0208AH-SR-SZ | 1000 × 1200 |
160 | 15/13 | 25 |
| AH800-SL | 直進 | L | A2-0208AH-SL-SZ | |||||||
| AH800-AR | L字 | R | A2-0208BH-AR-SZ | 1200 × 1200 |
160 | 21/17 | 25 | |||
| AH800-AL | L字 | L | A2-0208BH-AL-SZ | |||||||
| 1250 | AH1200-SR | 直進 | R | A2-0212AH-SR-SZ | 1000 × 1200 |
165 | 34/28 | 40 | ||
| AH1200-SL | 直進 | L | A2-0212AH-SL-SZ | |||||||
| AH1200-AR | L字 | R | A2-0212BH-AR-SZ | 1200 × 1200 |
165 | 42/34 | 40 | |||
| AH1200-AL | L字 | L | A2-0212BH-AL-SZ | |||||||
| 1600 | AH1600-SR | 直進 | R | A3-0216AH-SR-SZ | 1000 × 1200 |
330 | 56/46 | 50 | ||
| AH1600-SL | 直進 | L | A3-0216AH-SL-SZ | |||||||
| AH1600-AR | L字 | R | A3-0216BH-AR-SZ | 1200 × 1200 |
330 | 72/60 | 50 | |||
| AH1600-AL | L字 | L | A3-0216BH-AL-SZ |
