シザーリフト総合カタログ
- ページ： 122

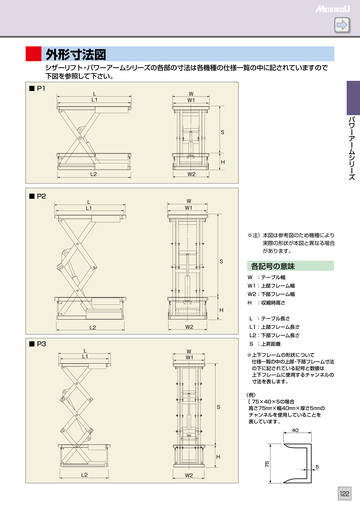

- 外形寸法図
シザーリフト・ パワーアームシリーズの各部の寸法は各機種の仕様一覧の中に記されていますので 下図を参照して下さい。
■ P1
L L1 W W1
パワーアームシリーズ
S
H L2 W2
■ P2
L L1
W W1
※注）本図は参考図のため機種により 実際の形状が本図と異なる場合 があります。
S
各記号の意味
W ：テーブル幅 W1：上部フレーム幅 W2：下部フレーム幅 H ：収縮時高さ
H L ：テーブル長さ L2 W2 L1：上部フレーム長さ L2：下部フレーム長さ S ：上昇距離 L L1 W W1 ※上下フレームの形状について 仕様一覧の中の上部・ 下部フレーム寸法 の下に記されている記号と数値は 上下フレームに使用するチャンネルの 寸法を表します。 〈例〉 ［ 75×40×5の場合 高さ75mm×幅40mm×厚さ5mmの チャンネルを使用していることを 表しています。
40
■ P3
S
H
75 5
L2
W2
