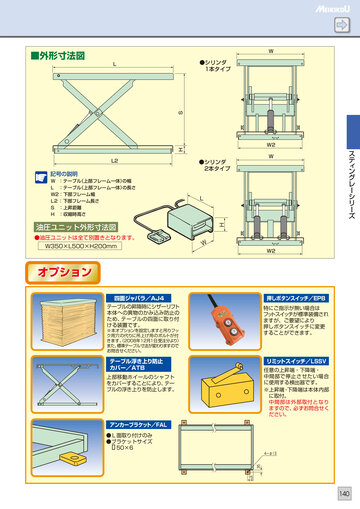

シザーリフト総合カタログ
- ページ： 140
- ■外形寸法図
W L
●シリンダ 1本タイプ
S
W2 H
スティングレーシリーズ
L2
記号の説明
W ：テーブル （上部フレーム一体） の幅 L ：テーブル （上部フレーム一体） の長さ W2：下部フレーム幅 L 2 ：下部フレーム長さ S ：上昇距離 H ：収縮時高さ
●シリンダ 2本タイプ
W
L
油圧ユニット外形寸法図
●油圧ユニットは全て別置きとなります。 W350×L500×H200mm
W
H
W2
オプション
四面ジャバラ／AJ4
テーブルの昇降時にシザーリフト 本体への異物のかみ込み防止の ため、 テーブルの四面に取り付 ける装置です。
押しボタンスイッチ／ＥPB
特にご指示が無い場合は フ ッ トスイッチが標準装備され ますが、ご要望により 押しボタンスイッチに変更 することができます。
※本オプションを設定しますと吊りフッ ク用穴の代りに吊上げ用のボルトが付 きます。 （2008年12月1日 受注分より） また、 標準テーブル寸法が変わりますので お問合せください。
テーブル浮き上り防止 カバー／ATB
上部移動ホイールのシャフト をカバーすることにより、 テー ブルの浮き上りを防止します。
リミッ トスイッチ
任意の上昇端・下降端・ 中間部で停止させたい場合 に使用する検出器です。 ※上昇端・ 下降端は本体内部 に取付。 中間部は外部取付となり ますので、 必ずお問合せく ださい。
アンカーブラケッ ト／FAL
●Ｌ面取り付けのみ ●ブラケットサイズ 50×6
4−φ13 35 75
140
