• ページ： 155

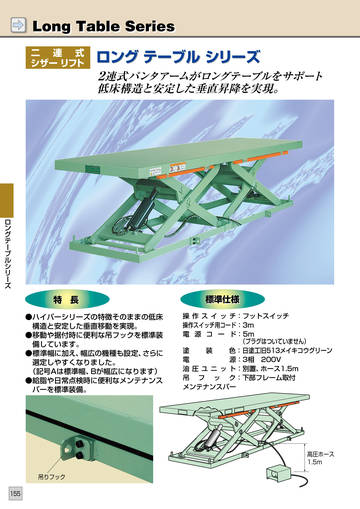

• 二 連 式 シザー リフ ト ロング テーブル シリーズ 低床構造と安定した垂直昇降を実現。 2連式パンタアームがロングテーブルをサポート ロングテーブルシリーズ 特 長 ●ハイパーシリーズの特徴そのままの低床  構造と安定した垂直移動を実現。 ●移動や据付時に便利な吊フックを標準装  備しています。 ●標準幅に加え、 幅広の機種も設定、 さらに  選定しやすくなりました。   （記号Aは標準幅、 Bが幅広になります） ●給脂や日常点検時に便利なメンテナンス  バーを標準装備。 標準仕様 操 作 ス イ ッ チ：フットスイッチ 操作スイッチ用コード：3m 電 源 コ ー ド：5m            （プラグはついていません） 塗     装     色：日塗工旧513メイキコウグリーン 電      源：3相 200V 油 圧 ユ ニ ッ ト：別置、 ホース1.5m 吊   フ   ッ   ク：下部フレーム取付 メンテナンスバー 高圧ホース 1.5m 吊りフック 155 
