シザーリフト総合カタログ

カテゴリ：リフト
作成日： 2016/10/20 16:42:35
要約：

ページ： 83

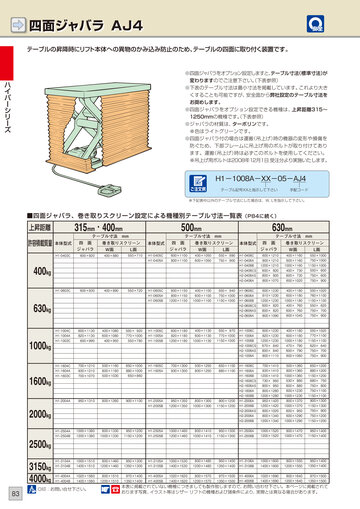

四面ジャバラ AJ4 テーブルの昇降時にリフト本体への異物のかみ込み防止のため、テーブルの四面に取り付く装置です。安全 ●四面ジャバラをオプション設定しますと、テーブル寸法（標準寸法）が変わりますのでご注意下さい。（下表参照） ●下表のテーブル寸法は最小寸法を掲載しています。これより大きくすることも可能ですが、安全面から弊社設定のテーブル寸法をお奨めします。 ●四面ジャバラをオプション設定できる機種は、上昇距離315〜 1250mmの機種です。（下表参照） ●ジャバラの材質は、ポリエステルターポリンです。 ※色はライトグリーンです。 ●四面ジャバラ付の場合は運搬（吊上げ）時の機器の変形や損傷を防ぐため、下部フレームに吊上げ用のボルトが取り付けてあります。運搬（吊上げ）時は必ずこのボルトを使用してください。 ※吊上げ用ボルトは2008年12月1日受注分より実施いたします。ハイパーシリーズ H1ー1008AーXXー05ーAJ4 ご注文例テーブル記号XXと指示して下さい手配コード ※下記表中以外のテーブル寸法にした場合は、W, Lを指示して下さい。 ■四面ジャバラ、巻き取りスクリーン設定による機種別テーブル寸法一覧表（P84に続く）上昇距離許容積載質量本体型式 H1‑0403C 315mm・400mm 四面ジャバラ 600×920 テーブル寸法 mm 巻き取りスクリーン W面 400×880 500mm テーブル寸法 mm 巻き取りスクリーン W面 400×1050 600×1050 630mm テーブル寸法 mm 巻き取りスクリーン W面 400×1160 600×1160 1000×1160 400× 730 600× 730 600×1020 400×1180 600×1180 1000×1180 400× 760 600× 760 600×1040 本体型式 H1‑0405C H1‑0405A L面 550×710 四面ジャバラ 600×1100 800×1100 本体型式 H1‑0406C H1‑0406A H1‑0406B H2‑0406CS H2‑0406AS H2‑0406A L面 550× 890 750× 900 四面ジャバラ 600×1210 800×1210 1200×1210 600× 800 800× 800 800×1070 600×1230 810×1230 1200×1230 600× 820 800× 820 800×1090 L面 550×1000 750×1000 1150×1000 550× 600 750× 600 750× 900 550×1020 760×1100 1150×1100 550× 620 750× 700 750× 900 400kg 630kg H1‑0603C 600×930 400×890 550×720 H1‑0605C H1‑0605A H1‑0605B 600×1150 800×1150 1200×1150 400×1100 600×1100 1000×1100 550× 940 750×1000 1150×1000 H1‑0606C H1‑0606A H1‑0606B H2‑0606CS H2‑0606AS H2‑0606A H1‑1004C 600×1130 820×1130 600×990 400×1080 600×1080 400×950 550× 920 770×1000 550×780 H1‑1005C H1‑1005A H1‑1005B 600×1180 820×1180 1200×1180 400×1130 600×1130 1000×1130 550× 970 770×1000 1150×1000 H1‑1006C H1‑1006A H1‑1006B H2‑1006CS H2‑1006AS H2‑1006A H1‑1604C 700×1210 930×1210 700×1070 500×1160 800×1160 500×1030 650×1000 880×1000 650×860 H1‑1605C H1‑1605A 700×1300 930×1300 500×1250 800×1250 650×1100 880×1100 H1‑1606C H1‑1606A H1‑1606B H2‑1606CS H2‑1606AS H2‑1606A H2‑1606B H1‑2004A 950×1310 800×1260 900×1100 H1‑2005A H1‑2005B 950×1350 1200×1350 800×1300 1000×1300 900×1200 1150×1200 H1‑2006A H1‑2006B H2‑2006AS H2‑2006A H2‑2006B H1‑2504A 1000×1380 1200×1380 800×1330 1000×1330 950×1200 1150×1200 H1‑2505A H1‑2505B 1000×1460 1200×1460 800×1410 1000×1410 950×1300 1150×1300 H1‑2506A H1‑2506B 600×1230 820×1230 1200×1230 670× 840 800× 840 800×1110 700×1410 930×1410 1200×1410 730× 950 800× 950 800×1280 1200×1280 950×1420 1200×1420 800×1020 800×1340 1200×1340 1000×1520 1200×1520 400×1180 600×1180 1000×1180 470× 790 600× 790 600×1060 500×1360 800×1360 1000×1360 530× 880 600× 880 600×1230 1000×1230 800×1370 1000×1370 600× 950 600×1290 1000×1290 800×1470 1000×1470 550×1020 770×1100 1150×1100 620× 640 750× 700 750× 900 650×1200 880×1200 1150×1200 680× 750 750× 800 750×1100 1150×1100 900×1300 1150×1300 750× 900 750×1200 1150×1200 950×1400 1150×1400 1000kg 1600kg 2000kg 2500kg 3150kg 4000kg 83 1 2 H1‑1004A H1‑1003C H1‑1604A H1‑1603C H1‑2504B H1‑3104A H1‑3104B H1‑4004A H1‑4004B 1000×1510 1400×1510 1020×1560 1400×1560 800×1460 1200×1460 800×1510 1200×1510 950×1300 1350×1300 970×1400 1350×1400 H1‑3105A H1‑3105B H1‑4005A H1‑4005B 1000×1530 1400×1530 1020×1620 1400×1620 800×1480 1200×1480 800×1570 1200×1570 950×1400 1350×1400 970×1500 1350×1500 H1‑3106A H1‑3106B H1‑4006A H1‑4006B 1000×1600 1400×1600 1020×1690 1400×1690 800×1550 1200×1550 800×1640 1200×1640 950×1400 1350×1400 970×1500 1350×1500 ◎印：お問い合せ下さい。本表に掲載されていない機種につきましても製作致しますので、お問い合わせ下さい。本ページに掲載されております写真、イラスト等はシザーリフトの機種および諸条件により、実際とは異なる場合があります。
