シザーリフトの納入事例
シザーリフトの用途(使い方)に応じた納入事例をご紹介いたします。
【納入事例を選択】
-
作業台モノまたは人をシザーリフト上にのせ、作業の最適ポジションを確保します。
組み立て作業テーブル
製品の組み立ての際、作業者の最適作業ポジションまで高さを調整します。
小型エンジンの組立工程

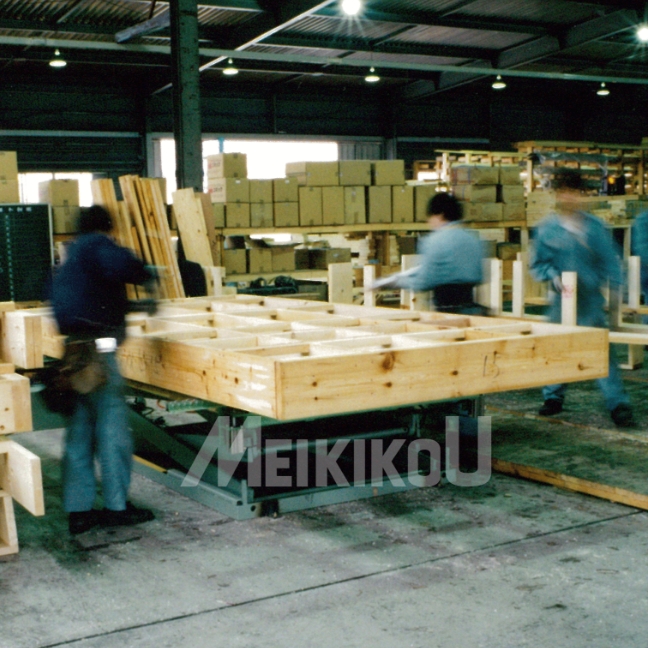

建築用資材の組立工程
海外輸送のコンテナの

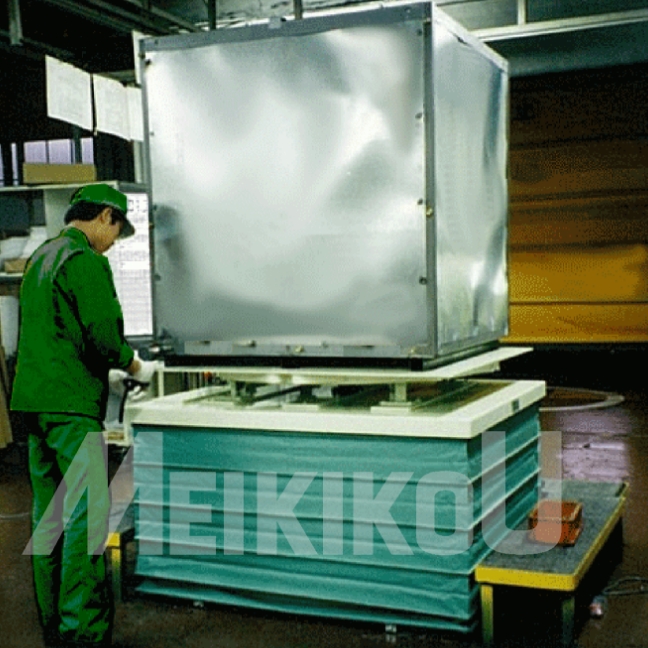

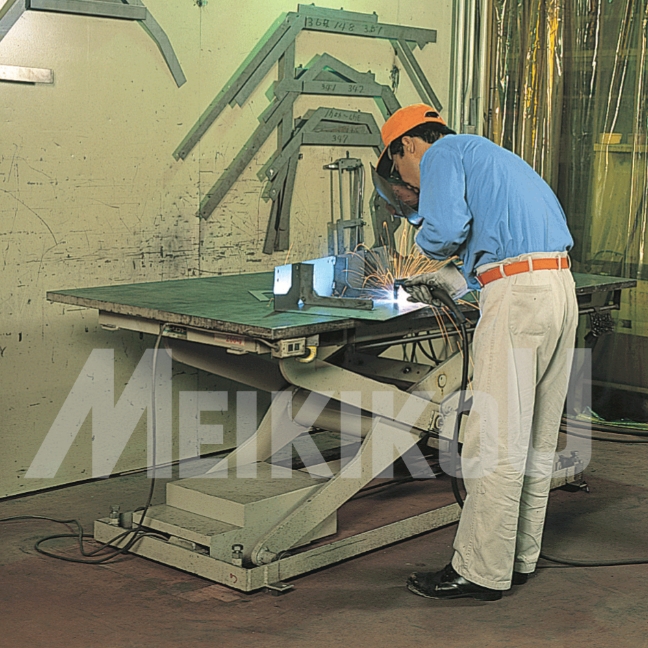

組み立て溶接作業時の最適ポジションの確保
作業補助台
作業者が抱えて運ぶことが困難な重量物を装置の高さまで運びます。

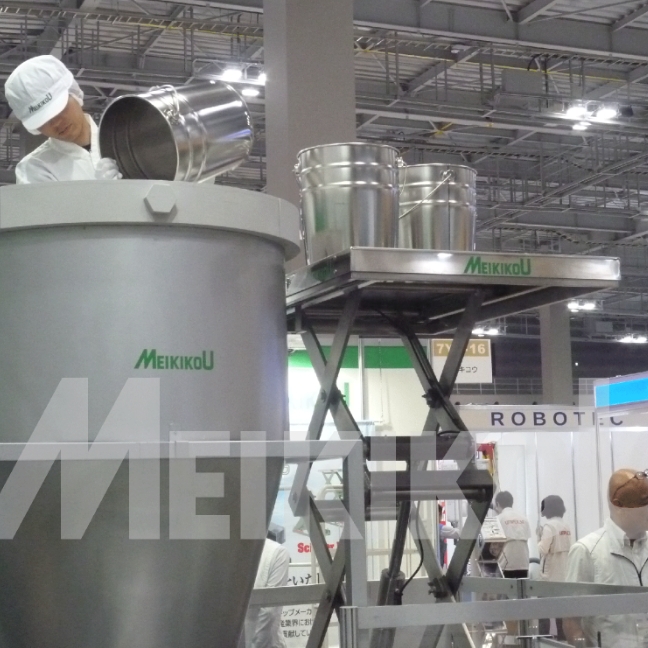

食品工場に於ける混合機投入用

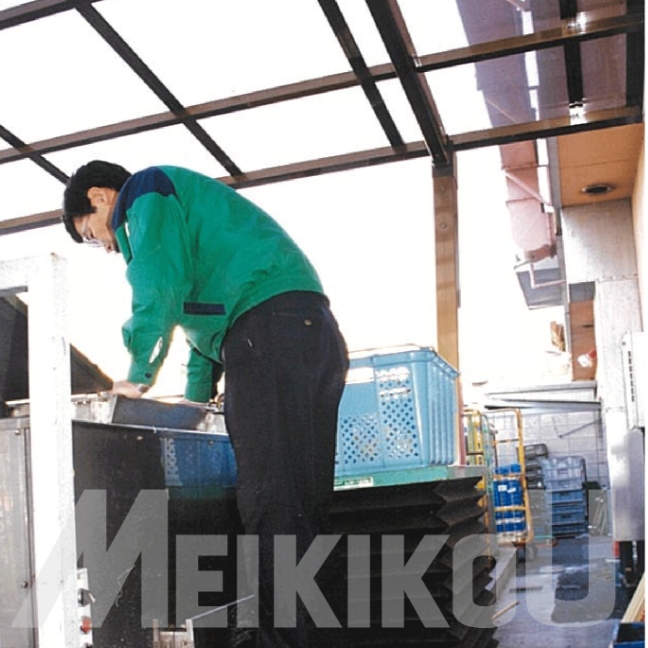

ゴミ処理装置への投入
移動式リフトによる装置投入

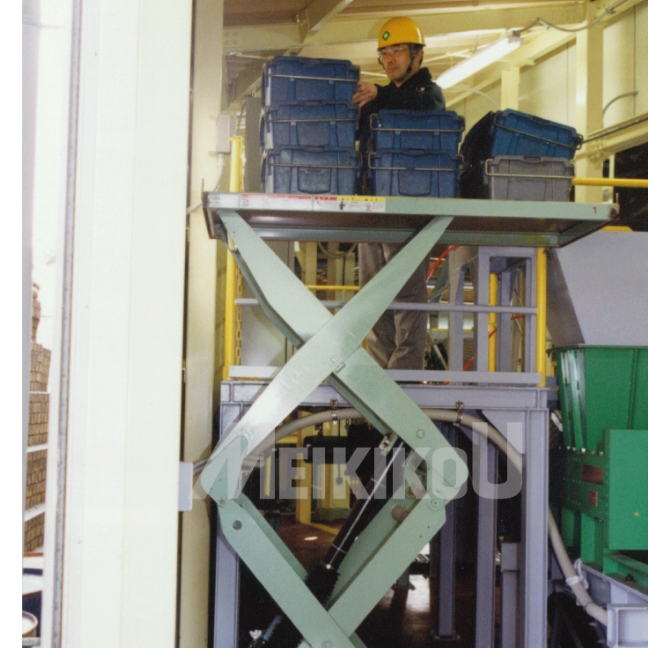

破砕機への投入
車両整備用作業台

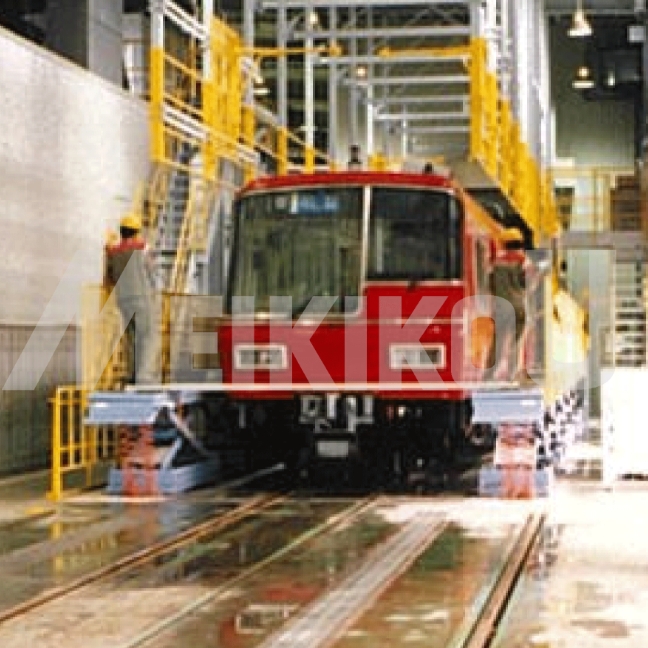

電車の整備・点検用の足場として、昇降機能により作業高さを調整。テーブルが長いため作業者が広範囲に移動し作業ができます。

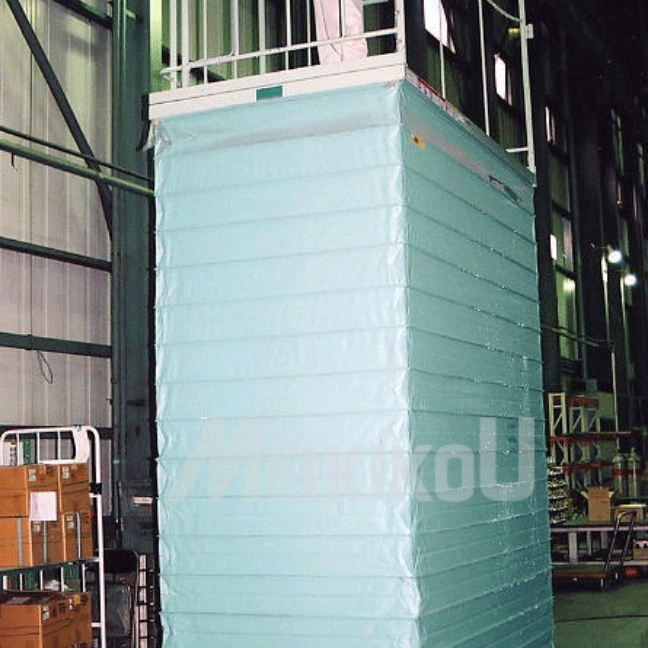

高所作業台
高所の作業を安全に行うための足場としてご使用いただいております。作業者がシザーリフト上にのって最適作業ポジションを確保します。高さ2m以上の高所作業台については「労働安全衛生法」に規定がありますのでご注意ください。詳しくはこちらまで。

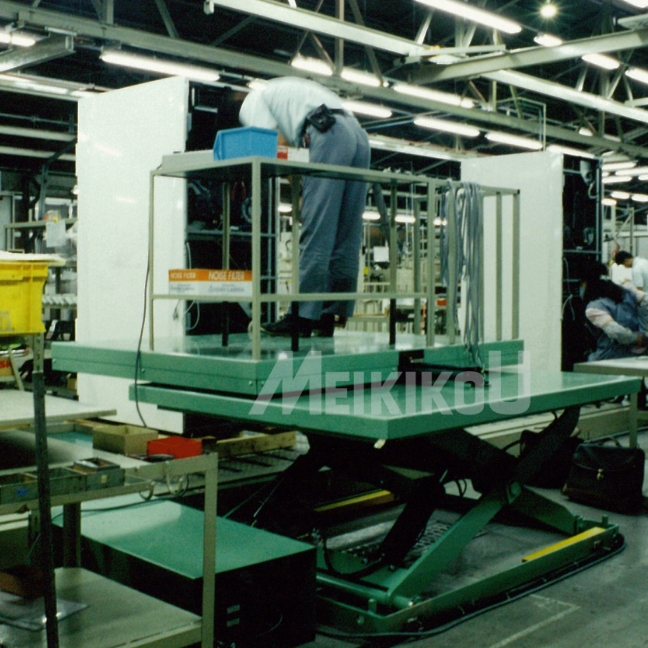

業務用洗濯機の組立ラインにおける高所作業台です。テーブル上にスライド装置を搭載してより作業性を向上させています。
装置検査用高所作業台。移動式のため複数の場所で使用可能です。

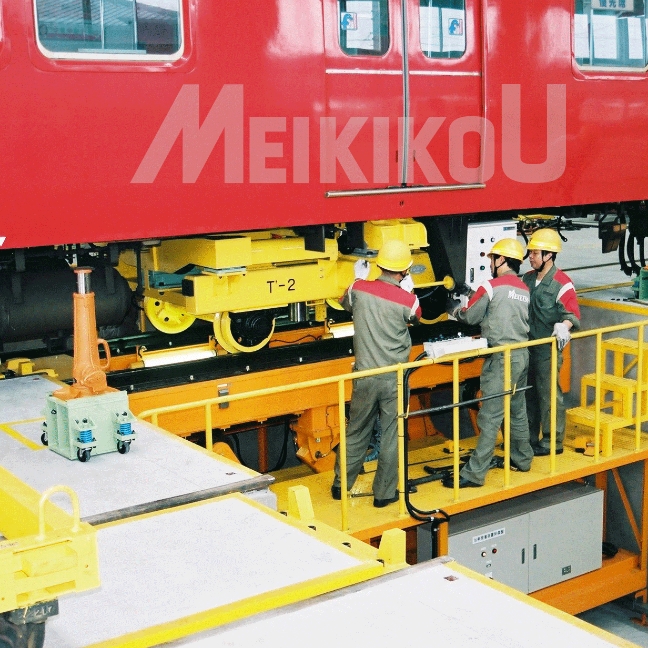

鉄道会社の整備工場におけるボギー台車交換用高所作業台 です。人がのり取外し作業を行い、台車はリフト上にのせ て下降、トラバーサーにより横移動し、隣の線路に台車を のせて修理工程に運ばれます。

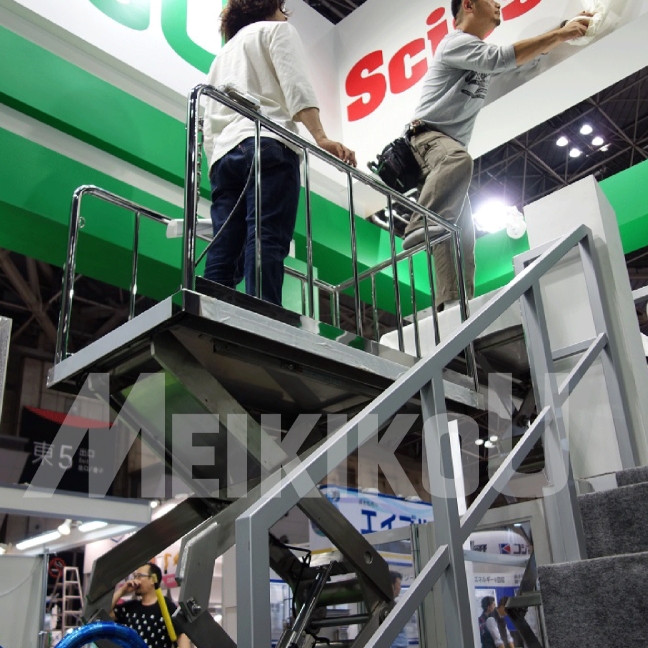

イベント会場の装飾作業に使われています。
棚との関連
棚から物を出し入れするための高さ調整に使われています。

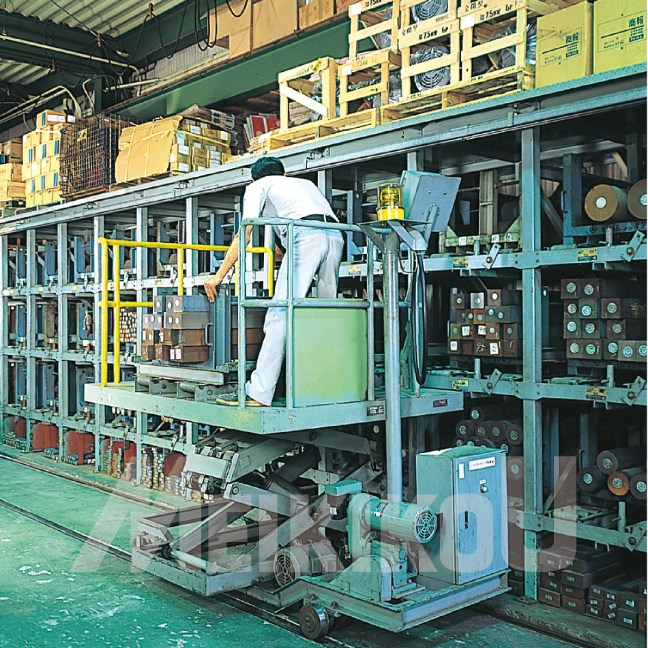

作業者がリフトの上にのり棚の荷物を出し入れします。作業者の操作により上下し左右に移動させることができます。
棚から荷を取り出し台車の高さまで下ろす装置として使われています。
コンベヤラインのワークステーション

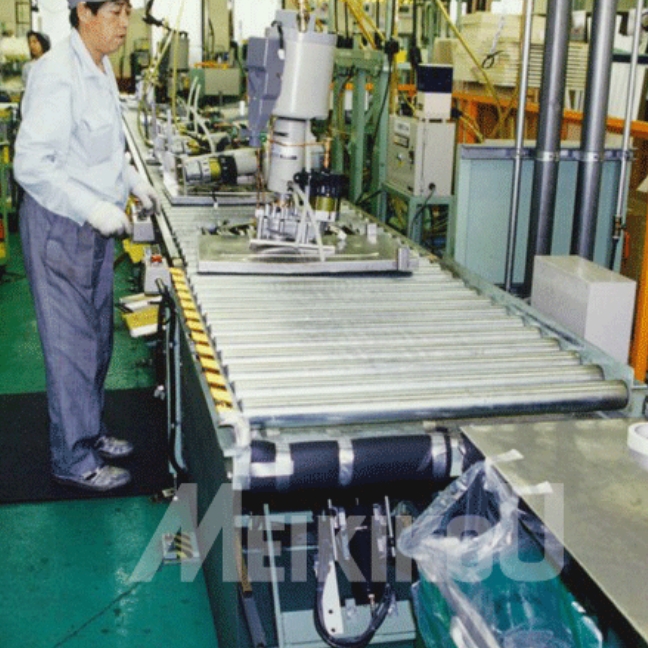

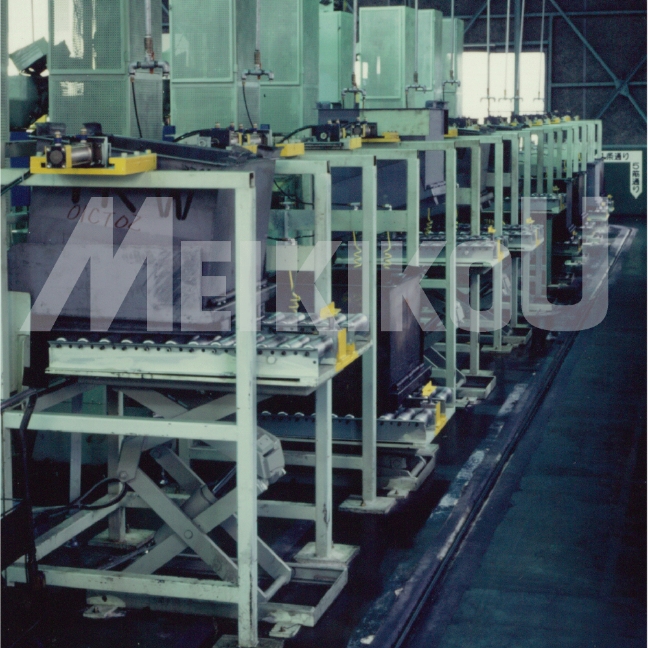

コンベヤライン内のワークステーションにコンベヤ付きのシザーリフトを設置し、作業者の最適ポジションを確保し組立作業を行います。
トラックヤードでの段差解消
トラックの荷役時(積込み・荷降ろし)の最適作業ポジションを確保します。

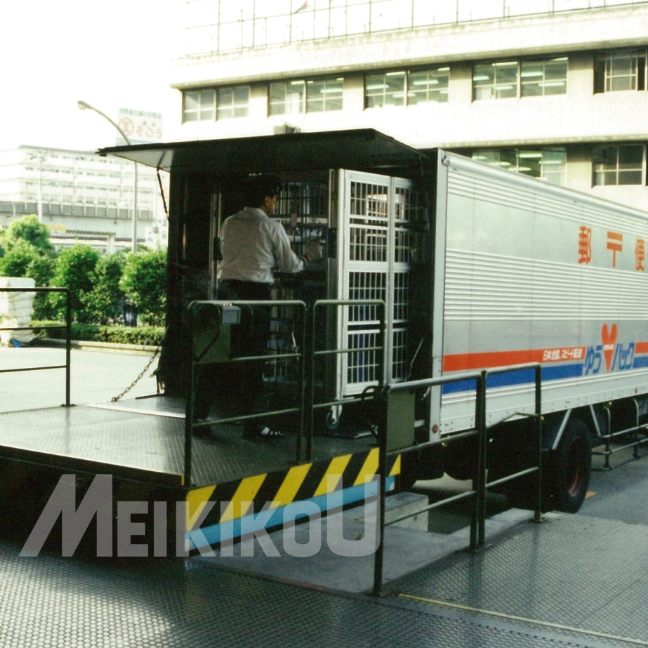

トラックとプラットホームの 高さを調整し、かご台車を降 ろしたり、積み込んだりしま す。

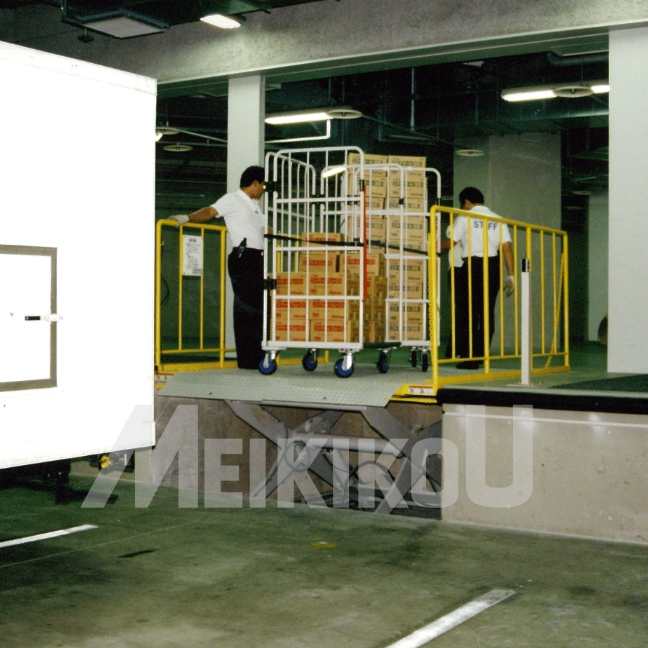

トラックとプラットホームの高さを調整し、かご台車を降ろしたり、積み込んだりします。

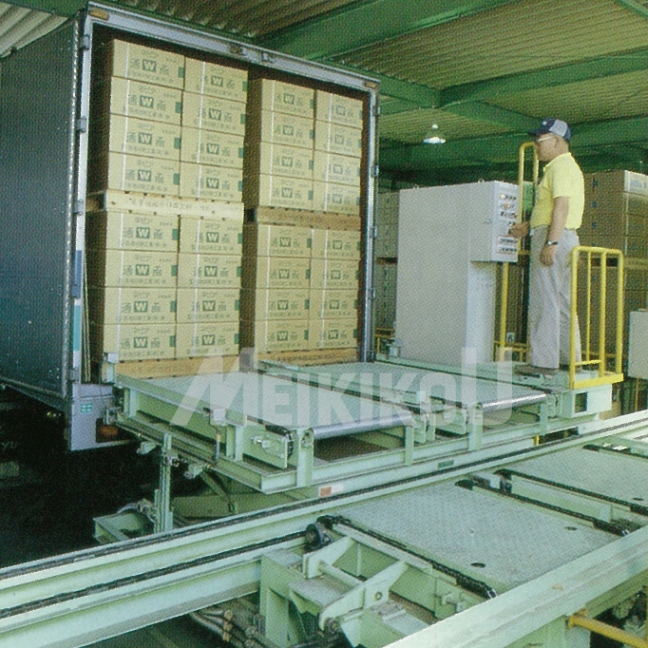

保管工程から自動搬送されて きたパレット荷をトラックの 荷台高さに合わせて積み込む 装置に搭載されています。

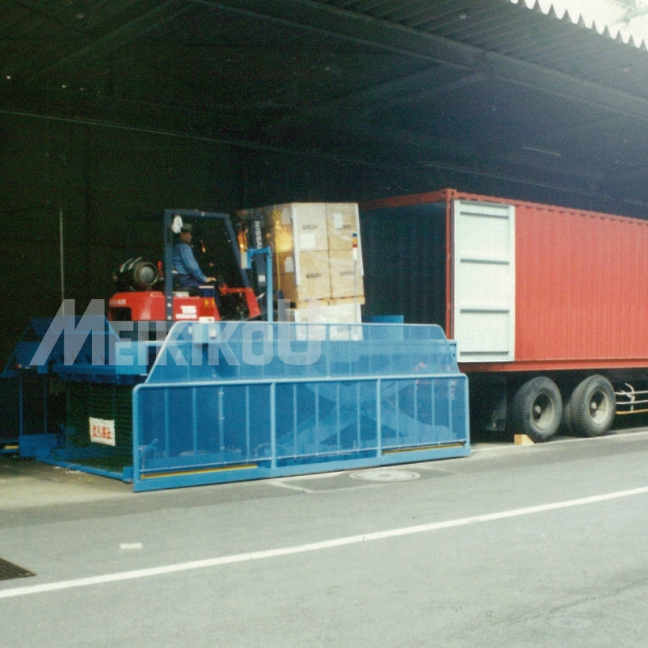

フォークリフトがコンテナ内に入って積込みを行うために、シザーリフトにのせて昇降させ、コンテナとの段差を解消します。
段積み・段バラシ
荷をテーブル上に積み付ける時にはシザーリフトを順に下げます。段積みされた荷をバラす時にはシザーリフトを順番に上げ、その作業の最適なポジションを確保します。

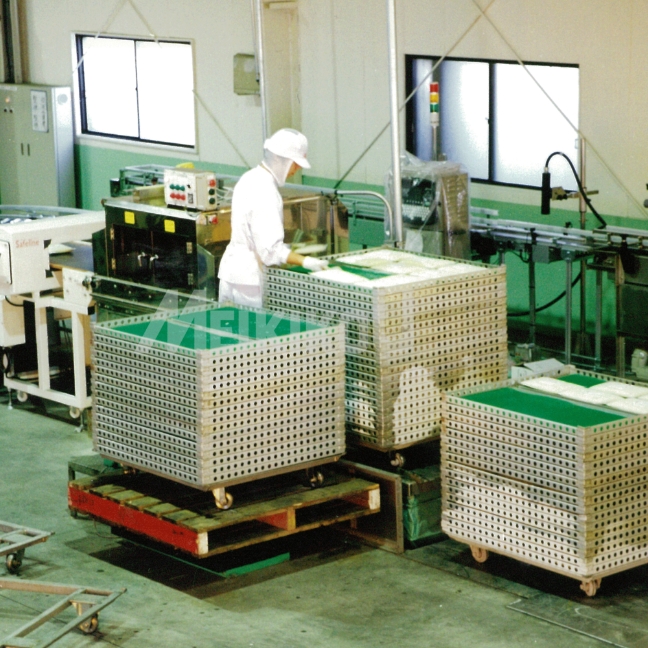

出荷前の食品を金属探知機に通すため、搬送ラインに供給する工程です。空になったトレーを段バラシして、もう一つのシザーリフト上に段積みします。
かご台車をシザーリフトにまたがせて荷を段バラシをし、コンベアラインに供給しています。

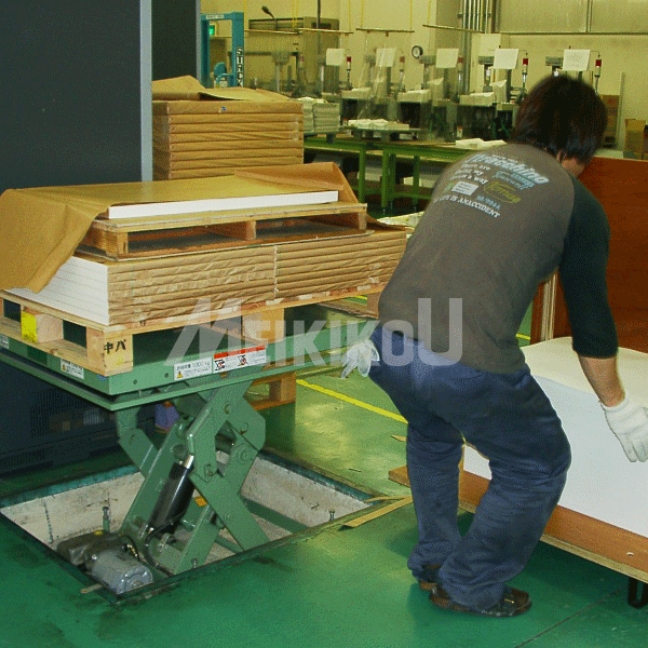

印刷機械へ紙をセットするために高さを調整し段バラシをしています。
棚への供給

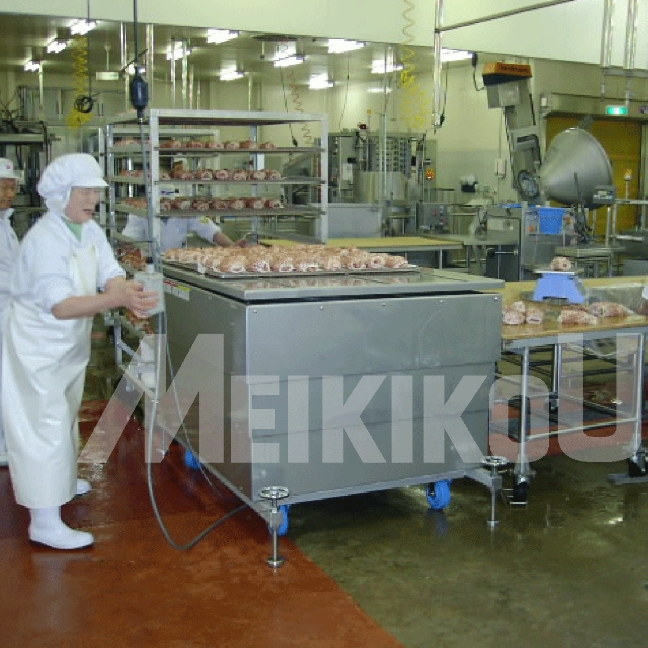

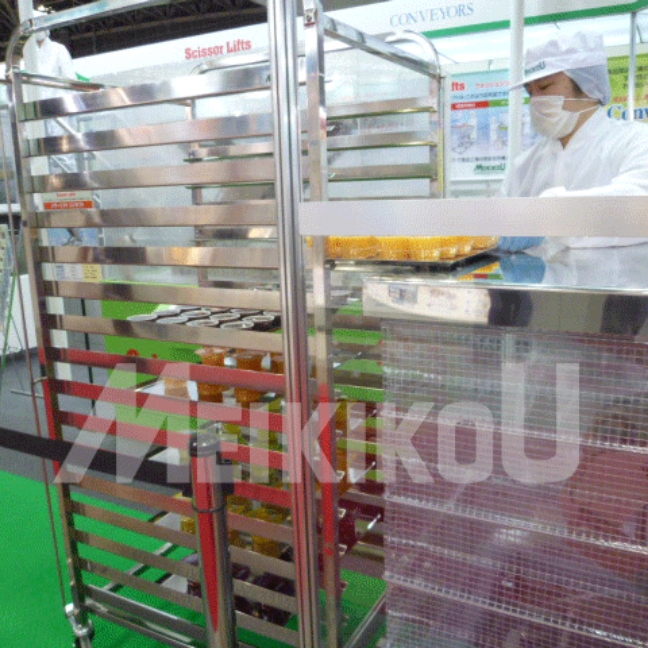

製品を棚の投入高さに合わせて昇降。重いトレーも安全にしかも作業者二人作業が一人でできるようになりました。
移動式

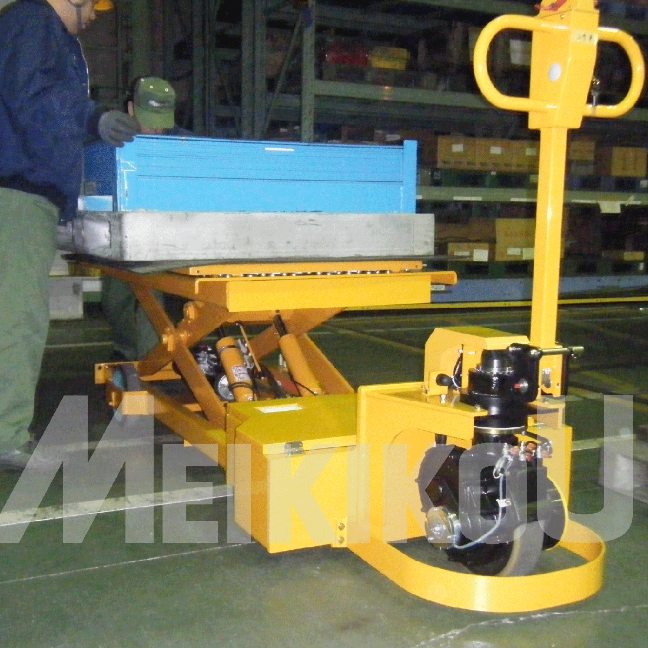

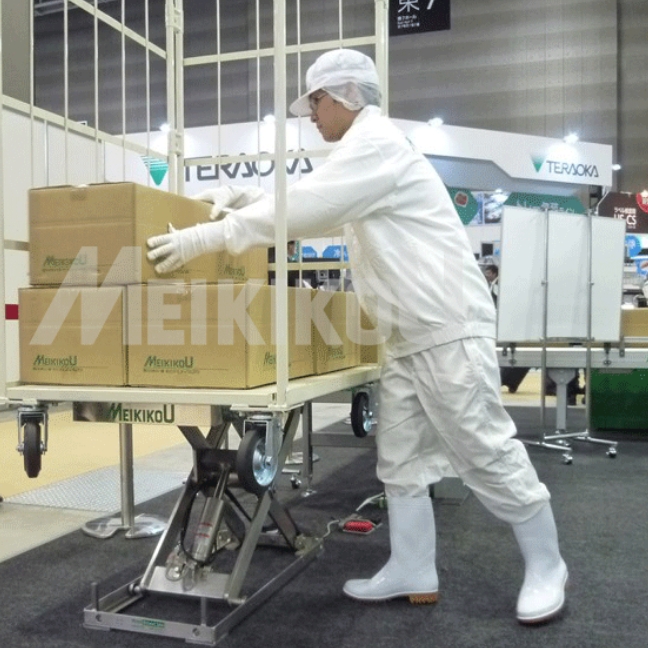

シザーリフトに車輪を付けて移動式にして、荷を運搬とともに棚に入れる時の高さ調整をしています。

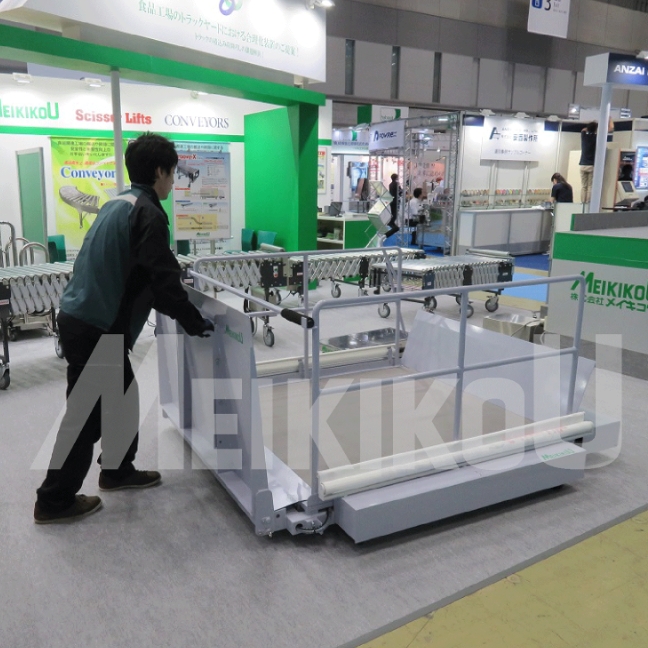

移動式段差解消用シザーリフトです。詳しくはこちらまで
-
機械や装置、コンベアライン内での使用
自動スタックアンスタッキング

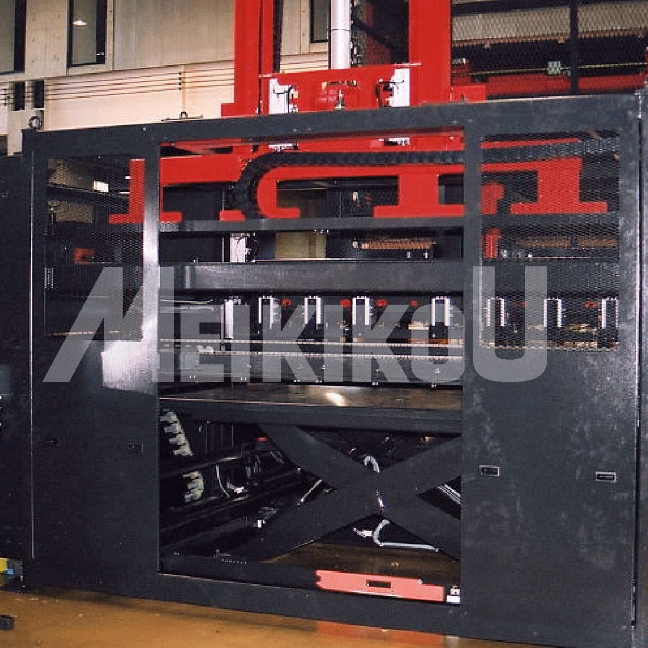

工作機械の内部にセットし、シート材を自動で1枚ずつ加工工程に自動供給分に供給。その際の高さ調整を行います。

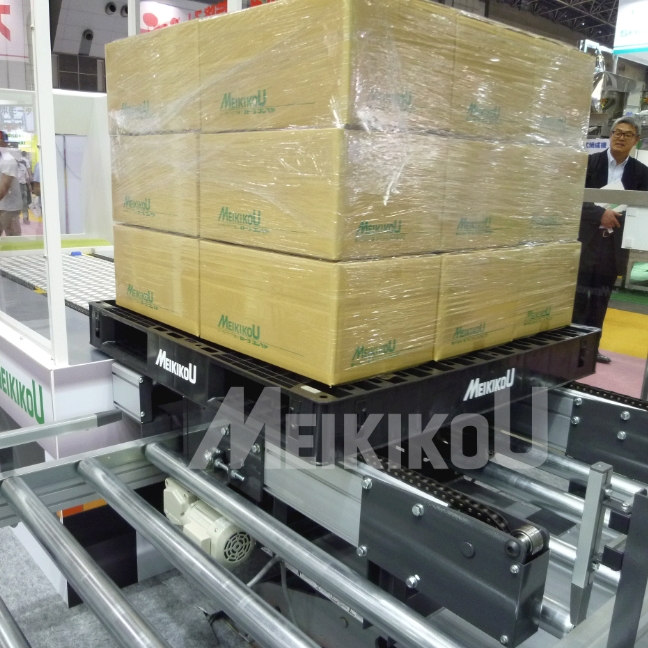

コンベアライン内の直角方向転換
高さの異なるコンベアを直角に配し、その高さの違いを利用してシザーリフトで上下させ90度方向転換を行います。

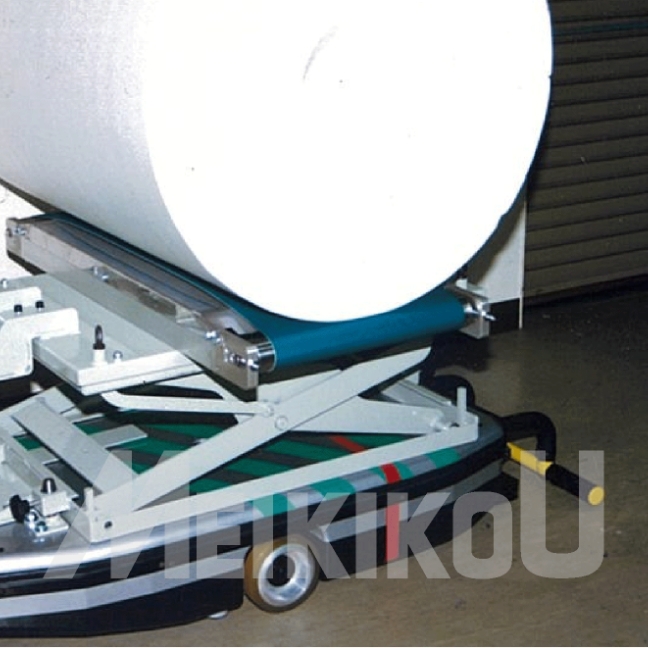

AGV(無人搬送車)に搭載
DC電源による昇降を可能にし、AGVに搭載して棚やコンベア間の高さを調整します。
コンベアライン間の段差解消
シザーリフトにコンベアを設置してコンベア間の高さを調整します。

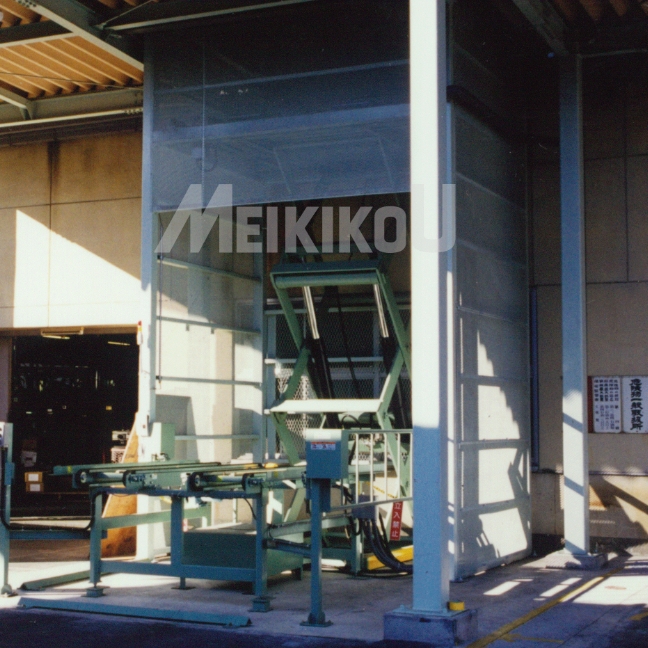

コンベア間にシザーリフトを設置して1階~2階を昇降させ自動搬送を行っています。コンベアの自動搬送なのでエレーター扱いになりません。詳しくはこちらまで。
製造工程から運ばれてきたケースを保管する複数段のコンベアの高さを調整します。

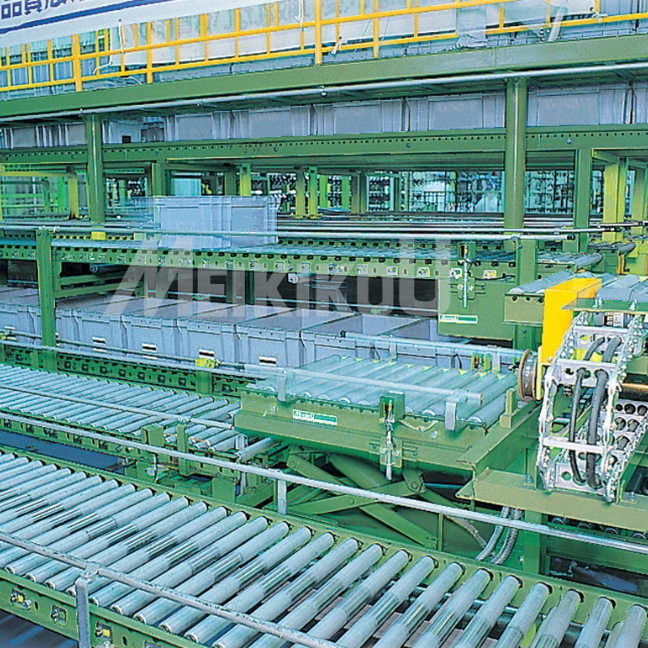

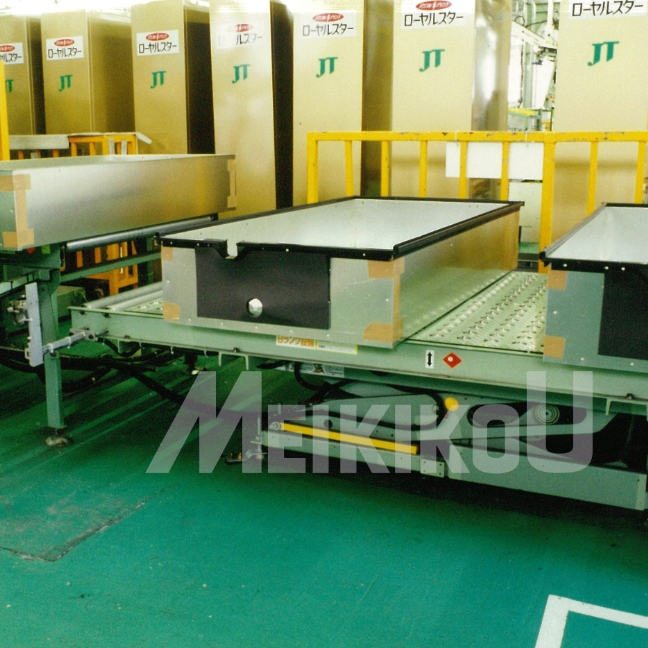

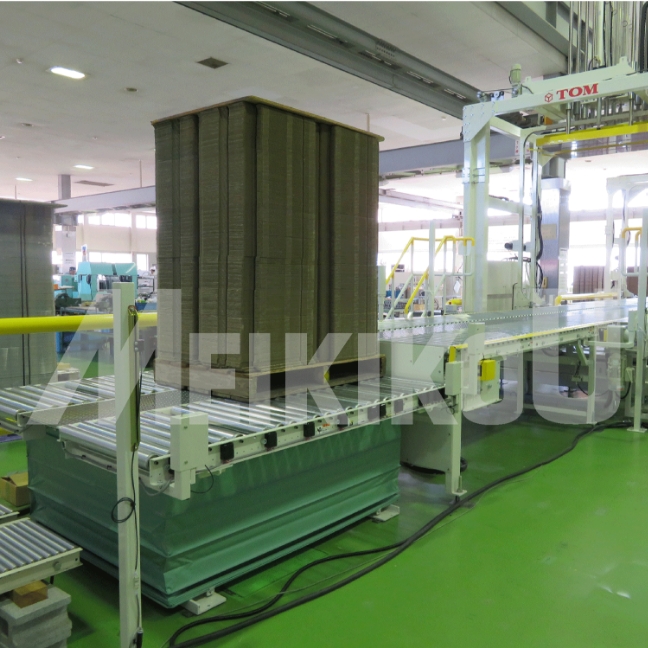

コンベア間の段差解消と90度方向転換を行っています。
ハンドパレットで運ばれてきたパレットに積まれた段ボールを高所にある梱包ラインに供給するための高さ調整をしています。

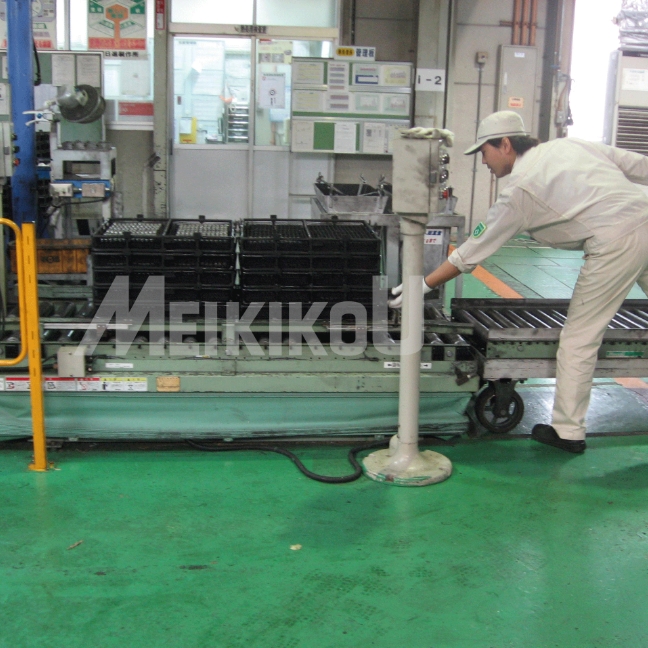

コンベアラインと台車との高さを調整するためにシザーリフトが使用されています。
-
エンターテイメント、医療・福祉分野への納入
昇降式舞台装置

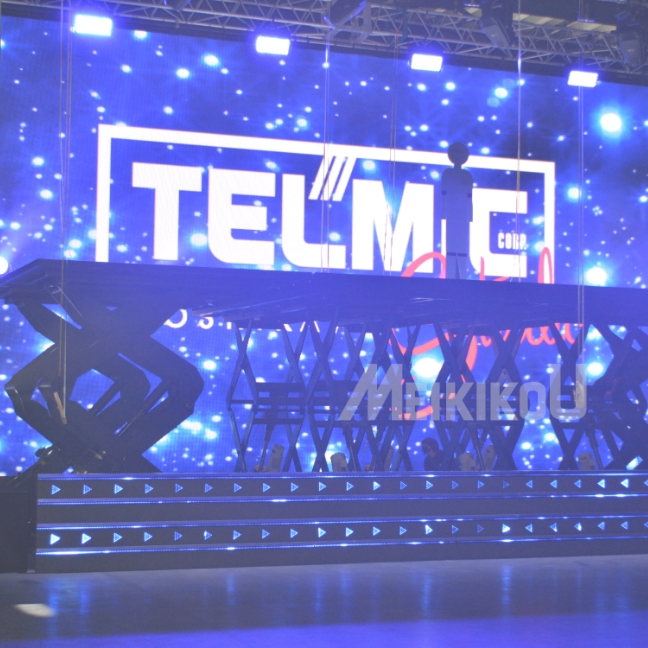

コンサート等のステージを演出する昇降式の舞台にシザーリフトが採用されています。(Gサーボシリーズ)

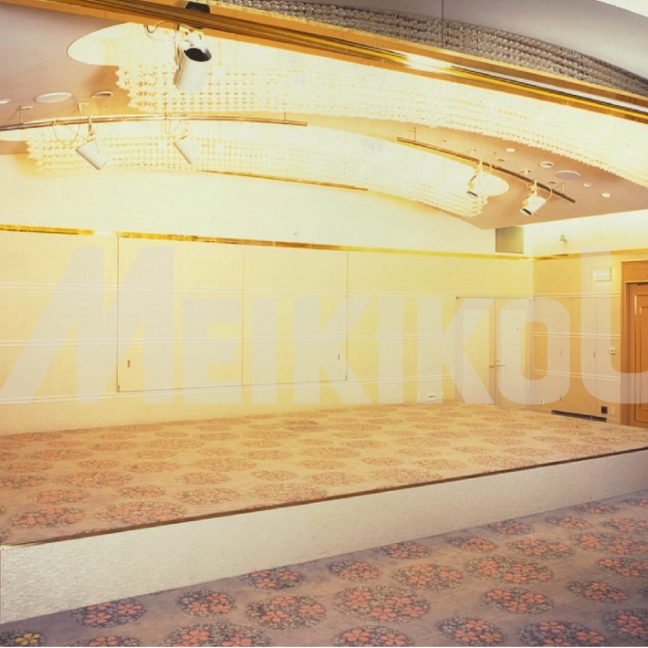

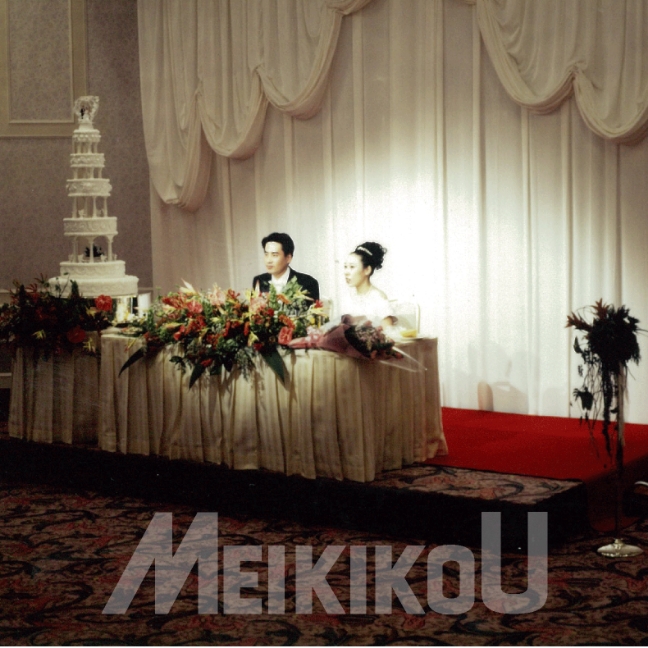

ホテル、結婚式場、文化会館などの多目的ホールの床下にシザーリフトを設置して、上昇させれば舞台となり、下降させれば床がフラットになります。使用目的に応じた部屋の設定ができます。
昇降式表彰台

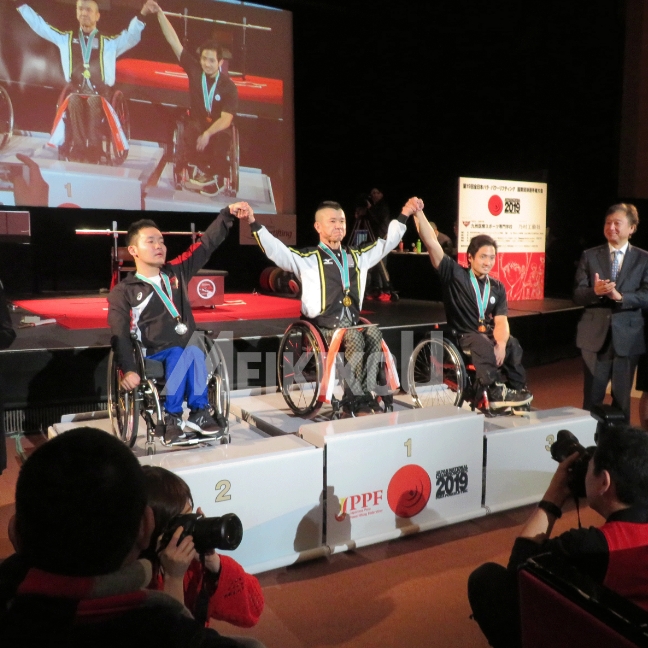

車いすの方の競技における表彰式で使われています。移動式で設置も簡単、超低床式構造のため車いすの方も乗り降りが簡単です。パラパワーリフティングの大会で使用されています。
ディスプレイの昇降

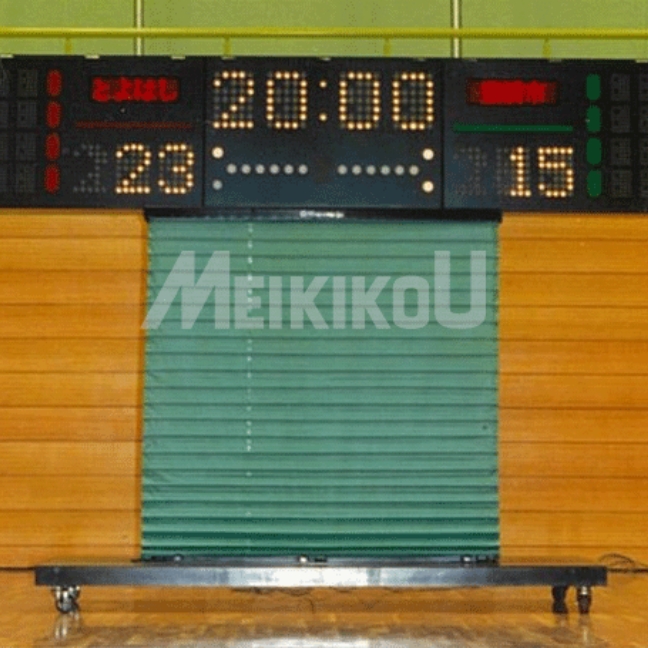

スポーツ競技の得点を表示する電光掲示板を昇降します。観客や選手の見やすい高さに調整することができます。

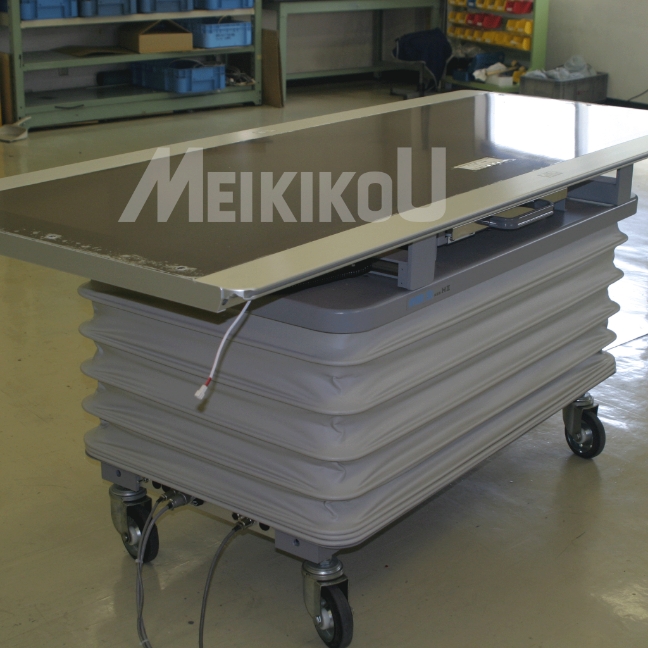

会議室や応接室のモニターの昇降に使われています。

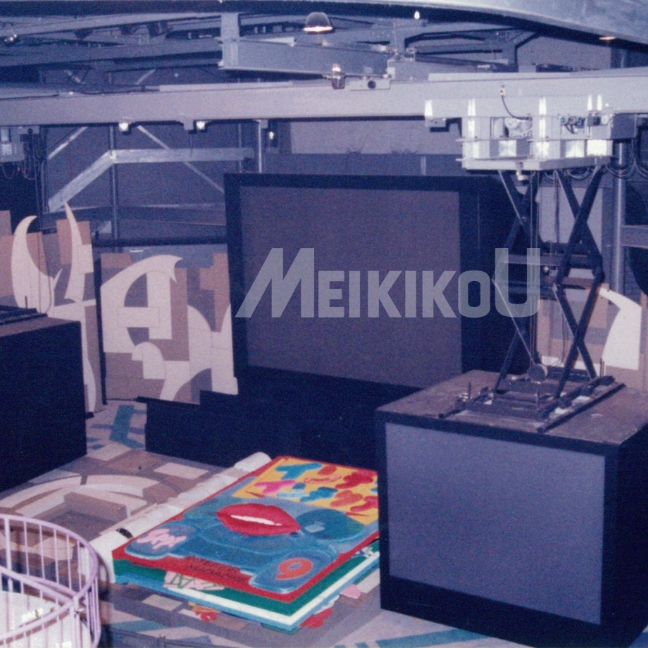

ミュージカルのショーに合わせて大型モニターを昇降。シザーリフト本体を利用しモニターを天井から吊るし、ワイヤーで昇降させています。

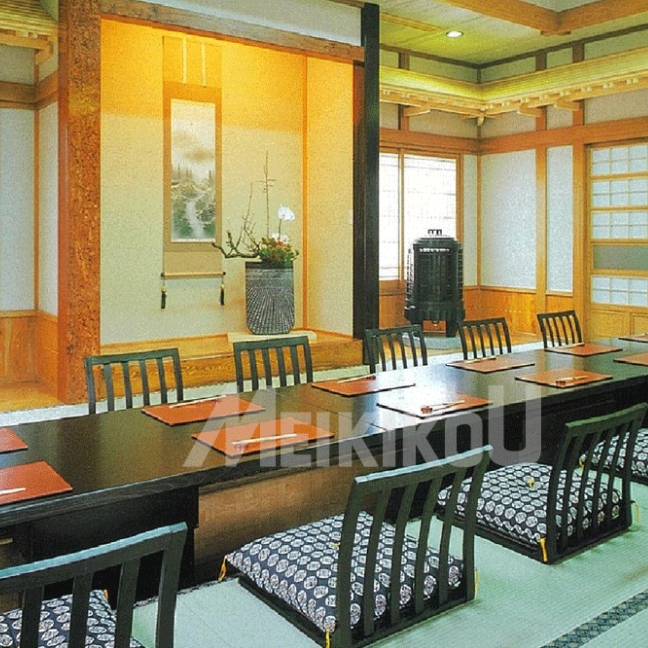

電動昇降式堀座卓
床下に設置されたシザーリフトで畳を昇降。お座敷がスイッチ一つで堀座卓になります。一つの和室で二通りの使い方ができます。
医療福祉関連
医療用のベットにシザーリフトが使われています。医療検査の高さを調整します。

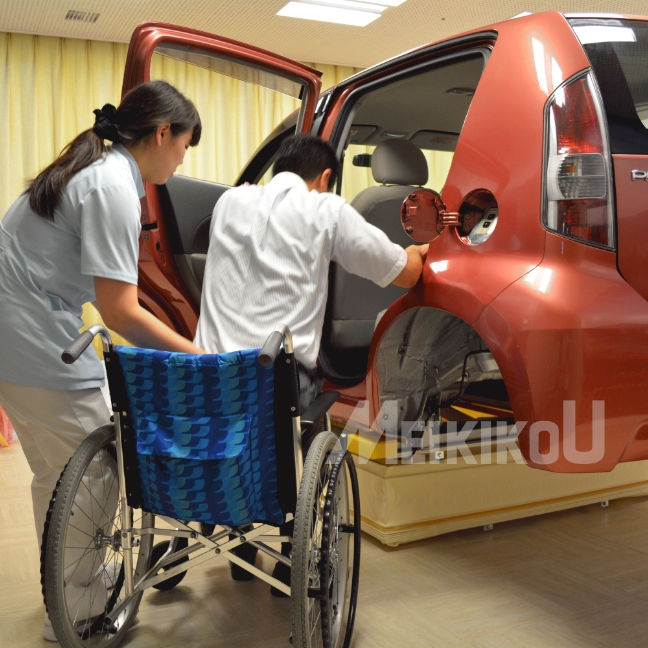

病院のリハビリ室で使用。実際の自動車をシザーリフトで昇降させ患者さんの自動車の高さに調整し、退院後の自動車の乗り降りを練習します。

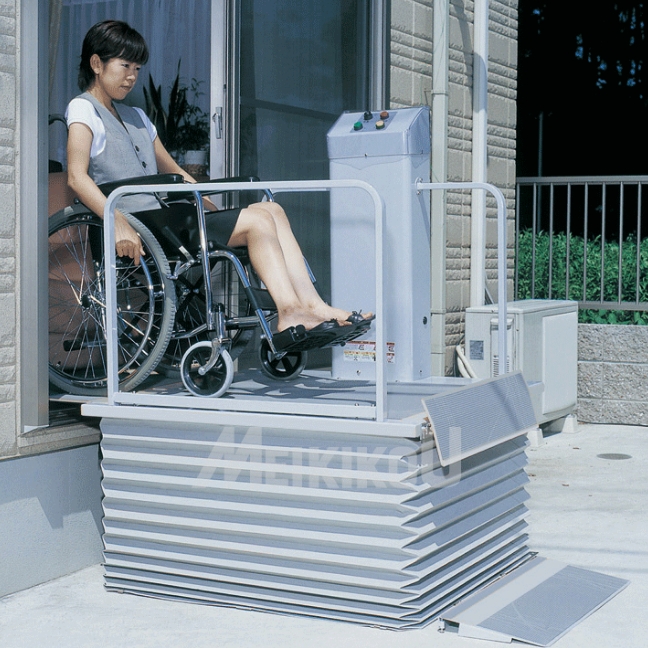

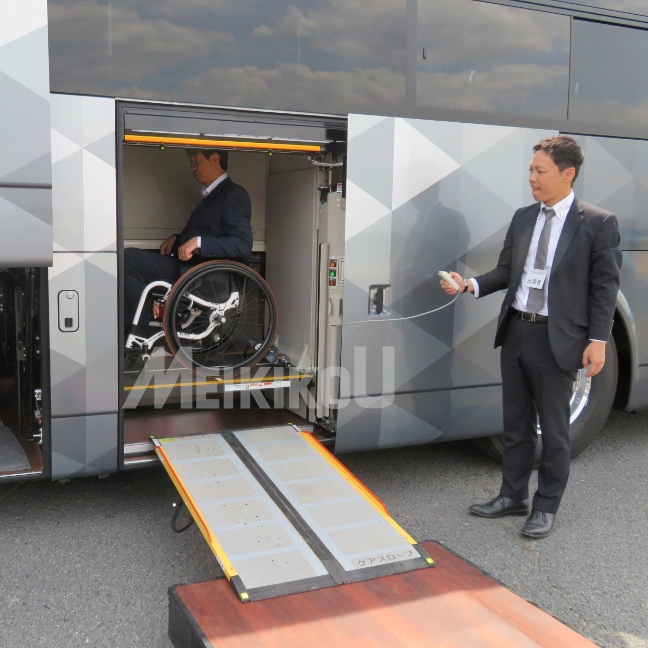

車いす用 段差解消機
