パレットフローシリーズ

重量物搬送コンベヤ

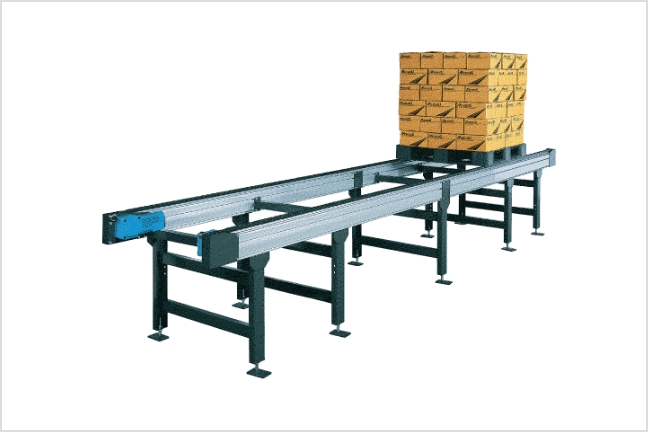

パレットフローシリーズ
(ローラコンベア タイプ)

チェーンコンベアとチェーンライブローラコンベアの2種類、4つのコンベアで構成されているパレット搬送コンベアのシリーズです。

ローラコンベヤ、ローラコンベア、搬送コンベヤ、搬送コンベア、パレットフロー、重荷重、アルミフレーム アルミフレームを採用した美しいコンベアです。
コンベア上で搬送物を貯める機能を持ったアキュムレーティングコンベアもあります。

  • 許容搬送質量 500kg/m
  • 許容搬送質量 1000kg/m

パレットフローシリーズの特長

アルミフレームを採用した美しいコンベアです
アルミ製のフレームは、素材の美しさだけではなく、フレームに施された溝を利用してガイド等のアタッチメントの取り付けも容易にできます。また、このアルミフレームは当社オリジナル製で、重量物搬送用として堅牢な構造になっています。
コンベア上で搬送物を貯める機能を持ったアキュムレーティングコンベヤもあります
コンベア上でパレット積み重量搬送物を貯めることができるコンベアもラインナップしています。コンベアの駆動を停止させることなく、搬送物をストッパなどで一時的に搬送を停止させるロープレッシャタイプと、コンベア上で搬送物を一定の間隔を空けて搬送を停止させることができるゼロプレッシャタイプがあります。
“カムダイバータ”を組み込むことで直角方向転換もスムーズです
弊社オリジナル製品である直角方向転換装置“カムダイバータ”をパレットフローに組み込めば、パレット積み搬送物を荷崩れもなくスムーズに直角方向転換ができます。また、省スペースを実現でき、合理的なパレット搬送ラインが構築できます。

パレットフローシリーズの納入事例

パレットフローシリーズはこのような事例でお使いいただいております。

  • チェーンコンベヤ、チェーンコンベア、搬送コンベヤ、搬送コンベア、パレットフロー、重荷重、アルミフレーム、直角方向転換

    カムダイバータを組み込んだ直角方向転換

  • ローラコンベヤ、ローラコンベア、搬送コンベヤ、搬送コンベア、パレットフロー、重荷重、アルミフレーム、加工工程

    パネル加工工程における搬送ライン

  • ローラコンベヤ、ローラコンベア、搬送コンベヤ、搬送コンベア、パレットフロー、重荷重、アルミフレーム、自動倉庫

    自動倉庫の取り出しコンベアとして

パレットフローシリーズの種類

チェーンコンベヤ、チェーンコンベア、搬送コンベヤ、搬送コンベア、パレットフロー、重荷重、アルミフレーム、PCC/パレットチェーンフロー
PCC / パレットチェーンフロー

パレット搬送の代表、チェーンコンベアです。ローラコンベアの送り搬送と違い、搬送物をチェーン上にのせて運ぶため、確実に搬送することができます。チェーンライブローラコンベアより廉価です。またローラコンベアでは搬送できない突起のあるパレット等の搬送も可能です。

ローラコンベヤ、ローラコンベア、搬送コンベヤ、搬送コンベア、パレットフロー、重荷重、アルミフレーム、チェーン駆動、PCL/パレットチェーンライブローラフロー
PCL / パレットチェーンライブローラフロー

パレット搬送用一本掛けチェーンライブローラコンベアです。チェーンフローPCC (チェーンコンベア) で搬送できない場合にお使いください。

ローラコンベヤ、ローラコンベア、搬送コンベヤ、搬送コンベア、パレットフロー、重荷重、アルミフレーム、チェーン駆動、アキュムレーティング、フリクション、PAC/パレットフリクションアキュマフロー
PAC / パレットフリクションアキュマフロー

チェーン駆動式のラインプレッシャが 「有り」 のパレット搬送用アキュムレーティングコンベアです。ローラ内にアキュムレーティング機構を内蔵したシンプルで使いやすいコンベアです。

ローラコンベヤ、ローラコンベア、搬送コンベヤ、搬送コンベア、パレットフロー、重荷重、アルミフレーム、チェーン駆動、アキュムレーティング、ゼロプレッシャ、PZP/パレットゼロプレッシャアキュマフロー
PZP / パレットゼロプレッシャアキュマフロー

フリクションアキュマフローにゼロプレッシャ用ブレーキユニットを装着したゼロプレッシャのアキュムレーティングコンベアです。アキュムレーティング時、搬送物どうしがお互いに干渉しないため荷崩れなどの心配がありません。

直角方向転換装置 / カムダイバータ

カムダイバータはパレット単位のコンベアラインにおける90°方向転換部に用いる昇降装置です。通常コンベアをカムダイバータ上に設置して使用します。パレットコンベアと組合せてお使いいただけます。
カムダイバータのページを見る

パレットフローシリーズの詳細

パレットフローシリーズについて詳しく知りたい方は以下のカテゴリからお選びください。
