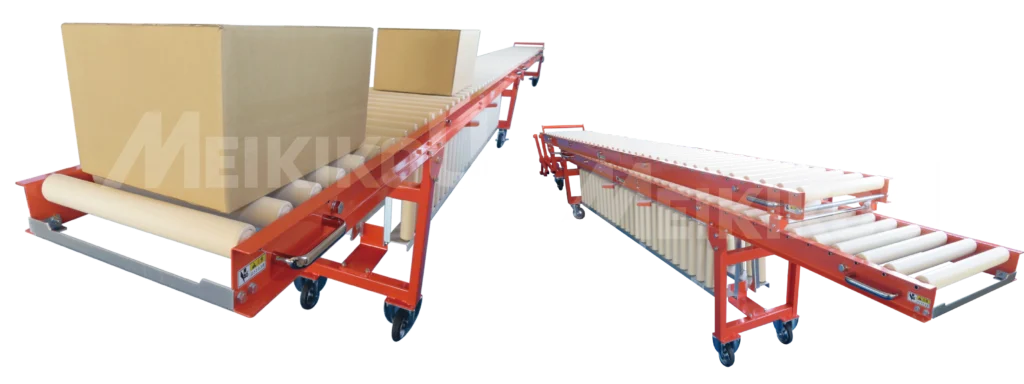

デバンダフラットⅢ

デバンダフラットの構造と主仕様

構造

主仕様

型式　DFM3-1290

●傾斜角度：40/1000（約2.29度）
●許容搬送質量は、目安として搬送物１個30kg程度までとしてください。
●搬送物をコンベヤにのせる際に衝撃が加わる場合は搬送物１個15kg程度までとしてください。
●傾斜角度を40/1000（約2.29度）で設定していますが、搬送物の底面の材質や状態、使用する場所の湿度等で自走できない場合があります。
　コンベヤの角度および搬送速度も調整ができません。

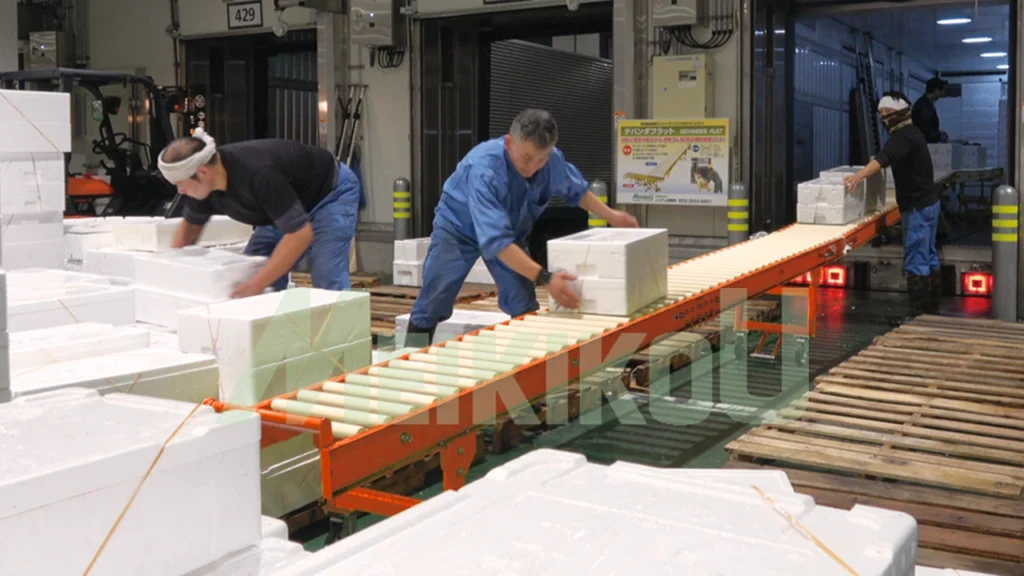

用途事例 トラックやコンテナからバラ積み荷の荷降ろし

移動が可能

キャスター付きのため移動が可能。複数の場所で使用できるほか、使用後は保管場所まで移動ができます。
スペースの有効利用ができます。

•
•

トラックの荷台とプラットホームに段差がなくフラットな場合

２段積みのコンベヤの内、上段コンベヤを伸ばして連結して使用します。
移動ができるため、本体ごと荷台に進入しながら荷降ろし作業を行います。

•
•

コンベヤを伸ばす時に2台のコンベヤを連結しますが、連結部分に段差が無いため、コンベヤ全体がフラットになります。
そのため搬送時、荷物に衝撃が加わらずスムーズな搬送が可能です！

トラックの荷台とプラットホームに段差がある場合

トラックの荷台とプラットホームに段差がある場合は、２段コンベヤ本体の下に格納されている
「アルミフレームコンベヤ」をプラットホームより高くなっている荷台に設置して荷役作業を行います。

•
•

※トラックの荷台とプラットホームの段差は、高さ240㎜～520㎜迄対応できます。
アルミフレームコンベヤ用のスタンドの高さ調整が可能です。
スタンドはH550mm~H850mm、ローラ上面までの高さ50mmピッチで高さ調整可能。
